什么是传输线?传输线的电路分析方法

1、传输线的定义和分类

用以引导电磁波，最大效率的将电磁能或电磁信号从一点定向地传输到另一点的电磁器件称为传输线。可分为两类：

(1)传递横电磁波（TEM波）的平行双线 、同轴电缆 、平行板等双导体系统传输线。工作频率为米波段（受限于辐射损耗）。

(2)传递横电波（TE波）或横磁波（TM波）的单导体系统，如金属波导和介质波导等。工作频率为厘米波段。

本章讨论的是双导体系统传输线。

2、传输线的电路分析方法

(1)集总电路的分析方法

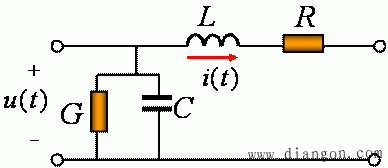

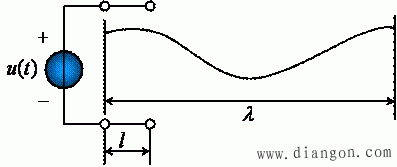

当传输线的长度 l<<λ，称为短线，可以忽略电磁波沿线传播所需的时间（如图1(a) 所示），即不计滞后效应，可用集中参数的电路来描述，如图1(b)所示。在集总电路中，电场用电容C表示，磁场用电感L表示，损耗用电阻R表示，导线只流通电流。

(a)

(b)

(2)分布电路的分析方法

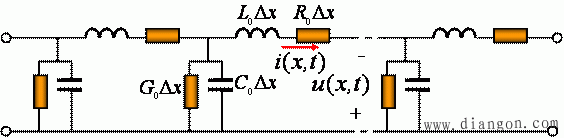

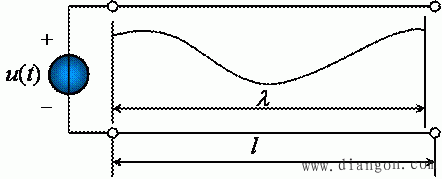

当传输线的长度 l ≈λ，称为长线，电磁波的滞后效应不可忽视，沿线传播的电磁波不仅是时间的函数，而且是空间坐标的函数，必须用分布参数电路来描述。

(a)

(b)

注意

当传输线的长度l≈λ，严格地讲，这是一个电磁场的计算问题。在一定的条件下可作为电路问题来考虑。求解这类问题需要解偏微分方程。
