共集放大电路动态分析

1、电压放大倍数

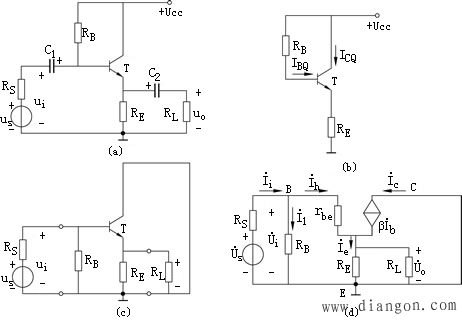

图1 基本共集放大电路

根据图1(d)所示的基本共集放大电路的微变等效电路可知：

(1)

(2)

根据电压放大倍数的定义，可得:

(3)

当时，A_U≈1，可见基本共集放大电路的放大倍数近似等于1，且输入输出同相，输出电压跟随输入电压，故称电压跟随器。

2、输入阻抗

根据图1(d)所示的基本共集放大电路的微变等效电路可知：

(4)

由式（1）得

(5)

(6)

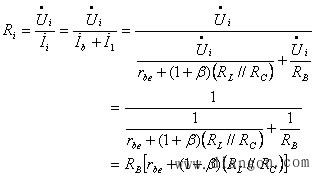

根据输入电阻的定义，得

(7)

上式表明，基本共集放大电路的输入电阻比基本共射放大的输入电阻高得多。

3、输出电阻

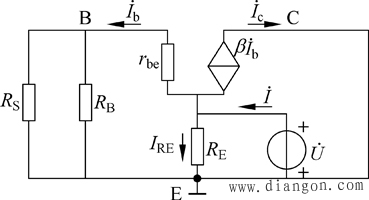

根据输出电阻的定义，令（短路），RL=∞（开路），在输出端加电压U求电流I，输出电阻求R_O的等效电路如图2所示。节点电流方程为：

图2 计算输出电阻的等效电路

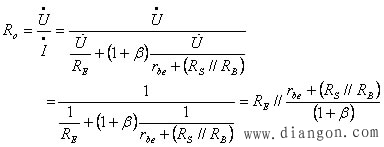

(8)

(9)

通常，则，所以基本共集放大电路的输出电阻较低。

基本共集放大电路具有输入电阻大的特点，常用于多级放大电路的输入级，可以减小从信号源索取的电流，对信号源工作的影响小；基本共集放大电路的输出电阻小，常用于多级放大电路的输出级，以提高带负载能力。
