光电式电子点火装置

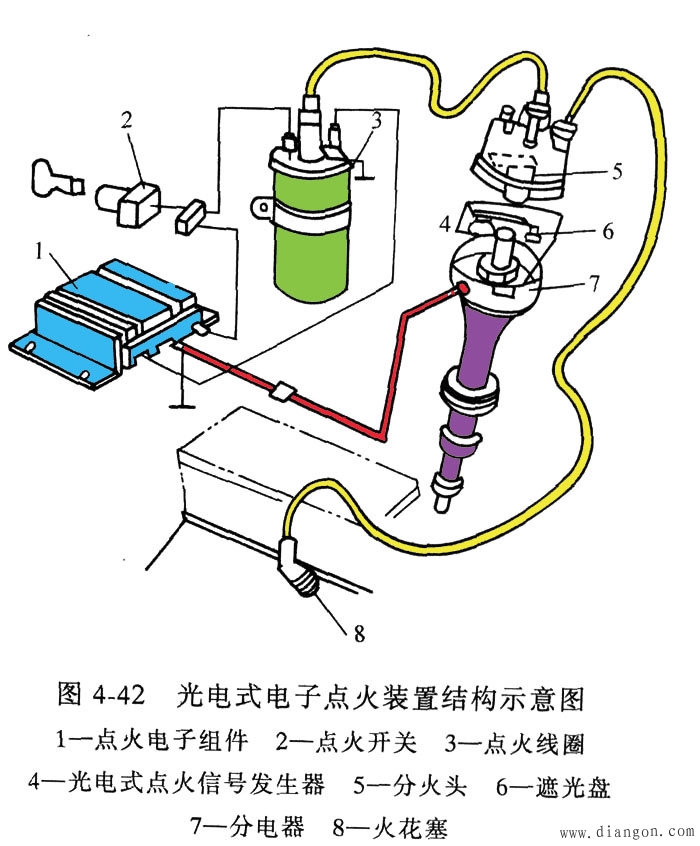

光电式电子点火装置是利用光敏元件(光敏晶体管或光敏二极管)的光电效应原理，制成光电式点火信号发生器给点火电子组件提供点火信号，来达到控制点火的目的。光电式电子点火装置结构示意如图4—42所示：

安装在分电器内的光电式点火信号发生器通常都由光源、光接收器和遮光盘三部分组成，其结构示意如图4—42所示。

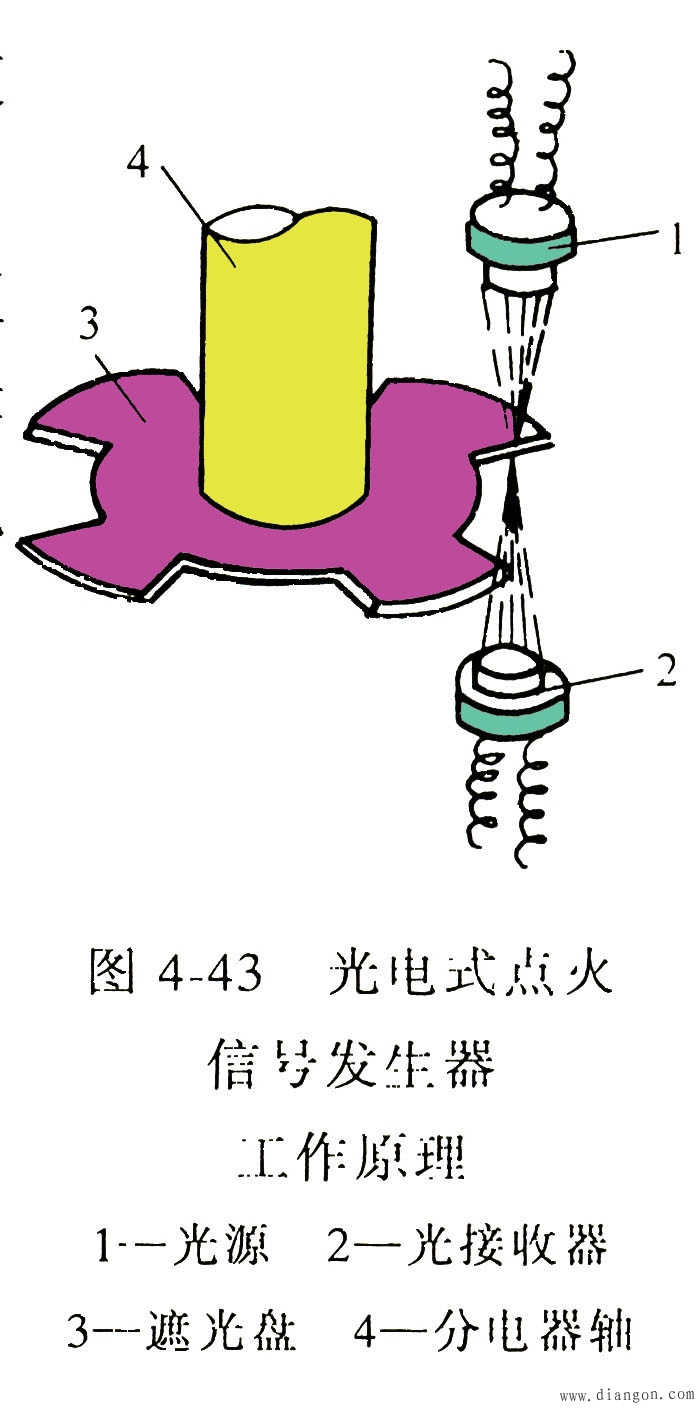

光电式点火信号发生器工作原理如图4-43所示。光源是一只砷化镓发光二极管，它发出红外线光束，用一只近似半球形的透镜聚焦。该发光二极管比白炽灯泡耐震，并能耐较高的温度，在150*C的环境温度下能连续工作，工作寿命很长。

光接收器是一只硅光敏晶体管，它与光源相对，并相距一定距离，以使红外线光束聚焦后照射到光敏晶体管上。光敏晶体管的工作与普通晶体管的不同之处，是它的基极电流由光产生，因此不必在基极上输入电信号，也无需基极引线。

遮光盘用金属或塑料制成，装在分电器轴上，位于分火头下面，盘的外缘伸人光源与光接收器之间，盘的外缘上开有缺口，缺口数与气缸数相等。缺口处允许红外线光束通过，其余实体部分则能挡住光束。当遮光盘随分电器轴转动时，即按一定位置产生光电点火信号。

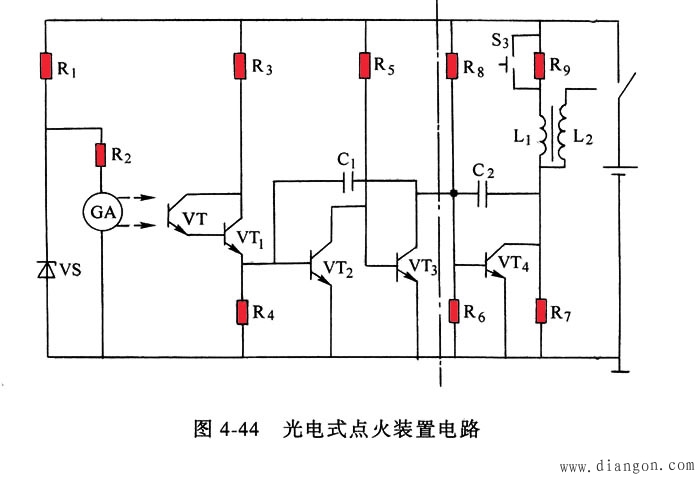

点火电子组件的作用是把光接收器的信号电流放大，从而通过功率晶体管接通和切断点火线圈的初级电流。光电式点火装置电路如图4-44所示。

镓砷红外线二极管GA为红外线光源，硅光敏晶体管VT为接收器。发动机工作时，遮光盘随分电器轴转动，当遮光盘上的缺口通过光源时，则红外线通过缺口照到硅光敏晶体管VT上，使其导通，VT1随之导通。VT1导通后，给VT2提供基极电流，使VT2导通。VT2导通时，VT3由于发射结被短路而截止。VT3截止时，VT4由于月R8、R6的分压获得墓极电流而导通，于是接通了点火线圈的初级电路。当遮光盘的实，体部分遮住红外线时，VT1、VT2截止，VT3导通，VT4截止，使初级电流中断，在点火线圈的次级绕组中产生高压电动势。

稳压管VS使镓砷红外线二极管工作电压维持在3V左右。R7的作用是当VT4截止时，给初级绕组中的自感电动势提供目路起保护VT4的作用。起动时，通过S2可将附加电阻R9短路，使起动容易。Cl对VT2构成正反馈，使VT2、VT3加速翻转。

虚线左边的元件和线路做在一块混合厚膜集成电路上，装在分电器内；VT4和C2、R6、R7装在放大器的铝质散热器外壳中。

该点火系统，次级电压可达28kv----30kv，次级电压上升时间只有25微秒，每个火花输入能量为50mJ。

上述光电式点火系统的优点是，触发器的触发信号完全由遮光盘的位置(也即曲轴的位置)所决定而与转速无关，故在分电器转速很低时仍能正常发出触发信号，并且在分电器内积水冰冻时仍能正常工作。此外，结构简单，对制造精度要求不高且成本低，但缺点是弄脏后灵敏度将会降低。
