多级放大电路的动态分析

一个N级放大电路的交流等效电路可用图1所示的方框图表示。由图1可知，放大电路中前级的输出电压就是后级的输入电压。，所以电压放大倍数为

(1)

所以总的电压放大倍数为

(2)

即总的电压放大倍数为各级放大倍数的连乘积。

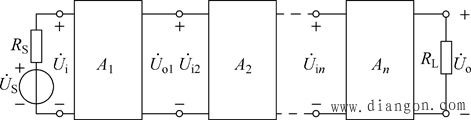

图1 N级放大电路的交流等效电路图

应当指出的是，在多级放大电路中，求解前一级的电压放大倍数时，应当把后一级的输入电阻作为前一级的实际负载来考虑。同样，对于后级放大电路而言，应把前一级放大电路的输出电阻作为后一级的信号源内阻来处理。

多级放大电路的输入电阻就是第一级的输入电阻，其输出电阻就是最后一级的输出电阻。
