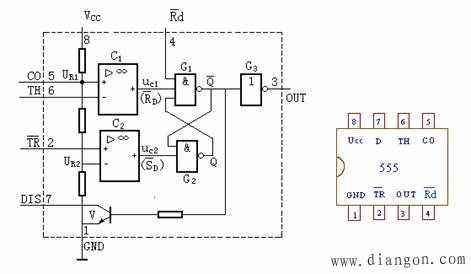

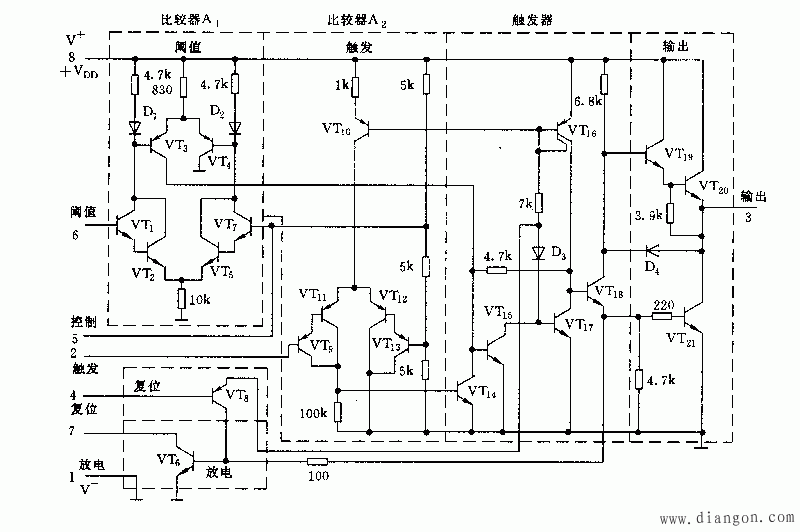

555内部结构_555单稳类电路_555双稳类电路_555无稳类电路_555电路大全

555单稳类电路
555单稳工作方式，它可分为2种。见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
555双稳类电路

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。

第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。


双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方式的结构特点。2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。
555无稳类电路

第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的。 第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。其中第1个单元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以3.2.3a 和3.2.3b的代号。

第三种(见图3)是压控振荡器。由于电路变化形式很复杂，为简单起见，只分成最简单的形式（3.3.1）和带辅助器件的(3.3.2)两个单元。图中举了两个应用实例。
无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。只有一个振荡电阻的可以认为是特例。例如：3.1.2单元可以认为是省略RA的结果。有时会遇上7.6.2三端并联，只有一个电阻RA的无稳电路，这时可把它看成是3.2.1单元电路省掉RB后的变形。

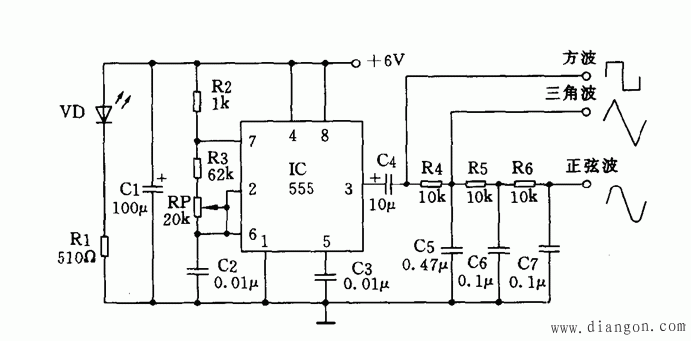

用555制作的多波形信号发生器
