PCB元器件的布局与排列

元器件布局、排列是按照电子产品电原理图，将各元器件、连接导线等有机的连接起来，并保证电子产品可靠稳定的工作。如果布局、排列的不合理，产品的电气性能、机械性能都将下降，也给装配和维修带来不便。
（1）元器件布局的原则
应保证电路性能指标的实现 ；应有利于布线，方便于布线； 应满足结构工艺的要求；应有利于设备的装配、调试和维修
（2）元器件排列的方法及要求
①元器件的标志方向应按照图纸规定的要求，安装后能看清元件上的标志。若装配图上没有指明方向，则应使标记向外易于辨认，并按照从左到右、从下到上的顺序读出。
②安装元件的极性不得装错，安装前应套上相应的套管。
③安装高度应符合规定要求，同一规格的元器件应尽量安装在同一高度上。
④安装顺序一般为先低后高，先轻后重，先易后难，先一般元器件后特殊元器件。
⑤元器件在印刷板上的分布应尽量均匀，疏密一致，排列整齐美观。不允许斜排、立体交叉和重叠排列。
⑥元器件的引线直径与印刷焊盘孔径应有0.2~0.4mm的合理间隙。
⑦一些特殊元器件的安装处理，MOS集成电路的安装应在等电位工作台上进行，以免静电损坏器件。发热元件要与印刷板面保持一定的距离，不允许贴面安装，较大元器件的安装应采取固定（绑扎、粘、支架固定等）措施。
（3）安装方法
可分为立式插装、卧式插装、倒立插装、横向插装和嵌入插装。
① 卧式插装（如图1（a）所示）
将元器件紧贴印制电路板的板面水平放置
② 立式插装（如图1（b）所示）
立式插装是将元器件垂直插入印制电路板

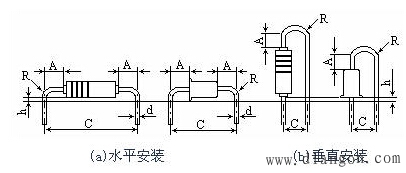

图1 水平安装和垂直安装
③ 横向插装（如图2所示）
将元器件先垂直插入印制电路板，然后将其朝水平方向弯曲。

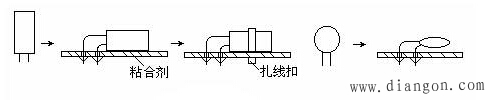

图2 横向插装
④. 倒立插装与嵌入插装
将元器件倒立或嵌入置于印制电路板上。
⑤晶体管的插装
一般以立式安装最为普遍 引线不能留的太长，以保持晶体管的稳定性。
但对于大功率自带散热片的塑封晶体管，为提高其使用功率，往往需要再加一块散热板。
⑥ 集成电路的安装
弄清引出线的排列顺序后，再插入电路板。在插装集成电路时，不能用力过猛，以防止弄断和弄偏引线。
⑦ 变压器、电解电容器、磁棒的安装
变压器的安装：装小型变压器时将固定脚插入印制电路板的相应孔位，并进行锡焊 。装电源变压器时则要采用螺钉固定。
电解电容器的安装：一般采用弹性夹固定。
磁棒的安装：一般采用塑料支架给以固定。
