电气系统中的基本保护

1、电流保护
① 短路保护：防止用电设备（电动机、接触器等）短路而产生大电流冲击电网，损坏电源设备或保护用电设备突然流过短路电流而引起用电设备、导线和机械上的严重损坏。
采用的电器：熔断器、自动断路器。
原理：熔断器或自动断路器串入被保护的电路中，当电路发生短路或严重过载时，熔断器的熔体部分自动迅速熔断，自动断路器的过电流脱钩器脱开，从而切断电路，使导线和电器设备不受损坏。
② 过载保护：防止用电设备（如电动机等）长期过载而损坏用电设备。
采用的电器：热继电器、自动断路器。
原理：热继电器—热继电器的线圈接在电动机的回路中，而触头接在控制回路中。当电动机过载时，长时间的发热使热继电器的线圈动作，从而触头动作，断开控制回路，使电动机脱离电网。
自动断路器—自动断路器接入被保护的电路中，长期的过电流使热脱钩器脱开，从而切断电路。
2、零压（或欠压）保护
作用：防止因电源电压的消失或降低引起机械设备停止运行，当故障消失后，在没有人工操作的情况下，设备自动启动运行而可能造成的机械或人身事故。
如图1所示电路是一个没有零压（欠压）保护的电路。

图1没有零压（欠压）保护的电路
在上述电路中，QG 合上后，电动机通电旋转，机械运动；
工作中，电源停电，电动机停止，机械停止运动；
当电源来电时，电动机可自动启动运行，即机械突然运动，可能造成机械或人身事故。故该电路没有零压（欠压）保护。
在自动控制系统中，要保证在失电后，没有人工操作，电动机不能自动启动的保护称为零压（欠压）保护。
3、零励磁保护
防止直流电动机在没有加上励磁电压时，就加上电枢电压而造成机械“飞车”或电动机电枢绕组烧怀的一种保护。零励磁保护的电路如图2所示：

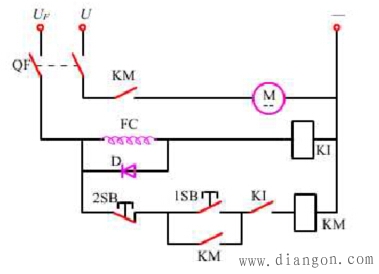

图2 零励磁保护的电路
原理：当QF 合上后，直流电动机的励磁绕组首先通电，且当励磁电流上升到额定值时，电流继电器KI 线圈得电，其动合触头合上，才能使接触器KM 线圈具备得电条件。当按下启动按钮后，KM 的线圈得电，其动合触头是电枢通电，电动机开始运转。
因此，上述电路可以保证励磁电流上升到额定值时，电枢电压再加上，即保证直流电动机不发生零励磁的情况。
4、互锁保护
保护一个电器通电时，另一个电器不能通电，若需后者通电，则前者必须先断电的一种保护。
