1. 电极的更换：

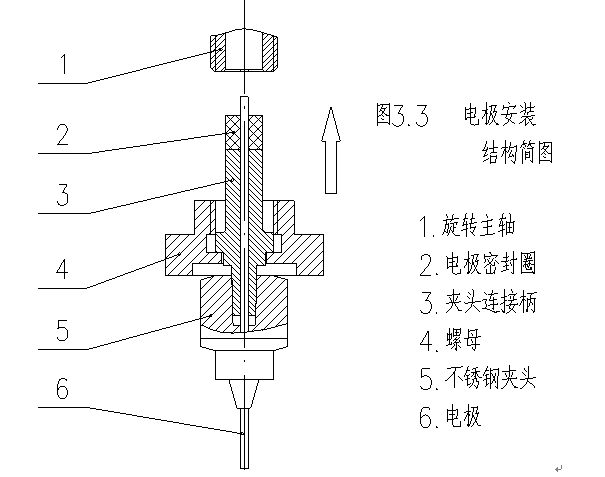

电极的装夹采用不锈钢钻夹头，夹持范围为Φ0.3～Φ3，密封采用特制的密封圈。用不锈钢钻夹头装夹电极时，如更换相同直径的电极，只需象钻床更换钻头一样，用钻夹头钥匙松开钻夹头，取下剩余的电极，将新电极从钻夹头中间插入至密封圈以上，再拧紧钻夹头（注意：夹直径小的电极时，要防止电极不在钻夹头中央而偏在槽内，这样夹紧时会将电极夹扁且偏心！）。如更换不同直径的电极，若电极直径差异较大，则需更换密封圈。如图3.3，更换时，先拧下螺母４，取下钻夹头５及钻夹头柄３和密封圈１，换上相应规格的密封圈，再按图示将密封圈，钻夹头柄放入旋转主轴１端部孔内，旋紧螺母４，再按上述方法装夹电极。

如果夹头、密封圈取不出，可先将螺母４松开若干圈，启动工作液泵，利用高压工作液将它们冲出，再全部拧下螺母。

2. 同步齿形带的更换：

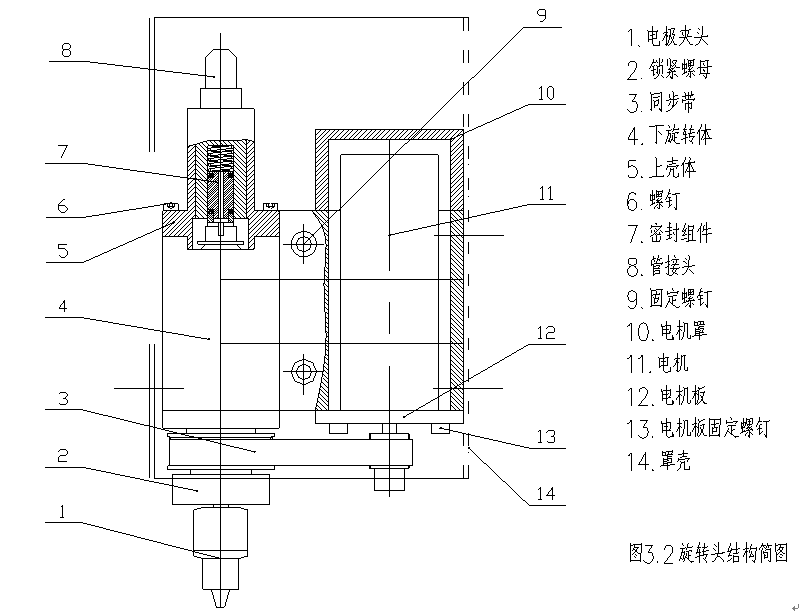

主轴的旋转是由电机经减速器减速，再通过同步齿形带传动带动主轴上的同步带轮旋转的。同步带使用长久后，可能会被磨损甚至断裂，这时需要更换新的同步带。如图3.2，更换时，先拆下罩壳,14，松开安装电机的电机板12的四个螺钉13，向左推动电机安装板即可取下旧带，装上新带后，再用力向右推动电机板，使带有一定的张紧力后再拧紧电机板的螺钉，罩上罩壳并固定。
