集成运算放大器组成原理

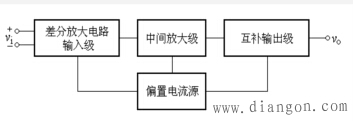

图1 运算放大器方框图
1）输入级要使用高性能的差分放大电路，它必须对共模信号有很强的抑制力，而且常用双端输入、单端输出的形式。
2）中间放大级要提供高的电压增益，以保证运放的运算精度。中间级的电路形式多为共射或者共源接法，并带有源负载的高增益放大器。
3）互补输出级由PNP和NPN两种极性的三极管或复合管组成，以获得正负两个极性的输出电压或电流。
4）偏置电流源可提供稳定的几乎不随温度而变化的偏置电流，以稳定工作点。
2、集成运算放大器的引脚和符号
1）集成运算放大器有三个引脚：一个称为同相输入端，即该端输入信号变化的极性与输出端相同，用符号‘ ’或‘IN ’表示；另一个称为反相输入端，即该端输入信号变化的极性与输出端相反，用符号“-”或“IN-”表示。输出端一般画在输入端的另一侧，在符号边框内标有‘ ’号。实际的运算放大器通常必须有正、负电源端有的品种还有补偿端和调零端。
2）集成运算放大器的符号
国家标准符号和国际通用符号如图2所示。

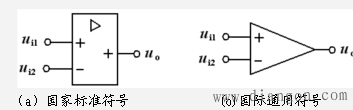

图2 集成放大器的符号
3.F007通用集成运放电路简介
F007通用集成运放电路原理简图如图3所示。学习时了解即可，不要求具体分析电路的工作原理。

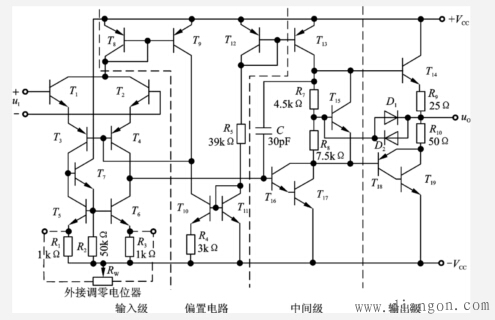

图3 F007通用集成运放电路原理简图
