农村住宅房屋保护接地的应用情况和实施措施

农村供电系统一般采用TT系统，该系统的优点主要是容易实现用电器的保护接地。采用TN-S系统的农村供电网络大多是在入户时将一火、一零引入建筑物内，而没有将PE线引入。因此看来，当线路经过漏电保护器后形成了典型的局部TT系统。

采用TT系统或局部TT系统供电的用电器均需做保护接地。但由于安全用电的意识达不到、房屋建造（装饰）时的安装不规范、供电部门没有进行监督检查等原因，造成应有的用电器接地系统（接地极、接地线）都没有安装。而农村的房屋结构是由砖砌成，没有钢筋混凝土基础。所以室内用电器的外露可导电部分都是处于悬空状态或经高电阻（用电器与地面的接触电阻）接地状态。当用电器发生漏电故障时，漏电保护器无法进行保护动作，从而使漏电故障持续存在，当人体接触到该用电器时就会产生触电事故。

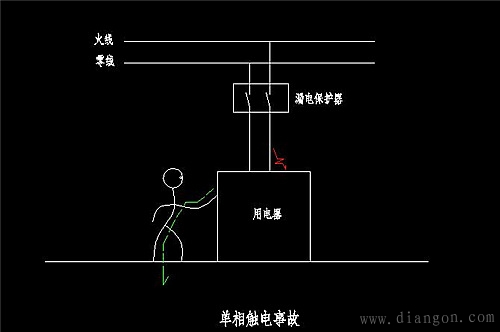

上图是人体接触漏电用电器时的情况。很多人也许会问：“不是安装了漏电保护器了吗？人体碰到漏电用电器时不会有危险的。”这么说是错的，虽然安装了漏电保护器，但是只有当人体接触到了才会有保护动作，这时人体已经有了麻木、针刺等不适感。又如漏电接触电流较大、漏电断路器选型不正确、漏电断路器产品问题不能工作等原因，这对人体是极其危险的。另外，近些年来漏电保护器虽然广泛普及应用，但是仍有极个别居民仍然没有安装此类保护装置。这就更加危险了。

既然如此，就必须安装保护接地装置了，下面就几个方面说明一下未能安装保护接地装置的原因。

首当其冲的就是安全意识问题，又分下面几点：

1. 过于相信漏电保护器本身，上面已介绍了具体原因。

2. 用电器本身绝缘性能的提升，现在的家庭用电器大多采用双绝缘防护，降低了漏电机率，同时降低了触电危险。例如原来的冰箱、洗衣机等铁质外壳全都采用了高性能塑料外壳。

也就是说，使用漏电断路器降低了严重触电事故的发生，双绝缘防护又给用电器多了一层防护衣，使得大的触电事故很少发生。居民听不到此类的触电事故，也就渐渐忽略了保护接地的作用。

其次，建筑、装修队伍安装不规范。在农村，建筑、装修队伍都是由村民自己组织成立的，缺乏电气专业知识，仅能安装室内照明灯、插座等线路，对保护接地系统忽视或不知道。

最后，没有供电管理部门的监督、检查，目前没有相关规定要求供电管理部门对这方面进行监督、检查，而只是呼吁、要求各户安装漏电保护器。

另外，安装保护接地系统是要加大房屋建设费用的（这部分费用是可以承受的），当前农村房屋建设的费用不易承受。居民本着能省就省的态度不愿去再花这个钱（当然这也算是安全意识问题，认为：哪有那么多危险，哪有那么倒霉又轮到自己家头上！）。

从上面几点看出，农村房屋的保护接地系统是基本没有实施的。

保护接地的基本作用就是保护（保护人身安全、避免用电器进一步损坏），换句话说就是“防”，它并不是经常处于工作状态的（总是处于工作状态还怎么用电啊！），但它仍然有存在的必要。不能等到真的发生了危险，才想到去实施，那样不仅发生了事故，而且还要增加改造费用。

接地系统的具体实施如下：

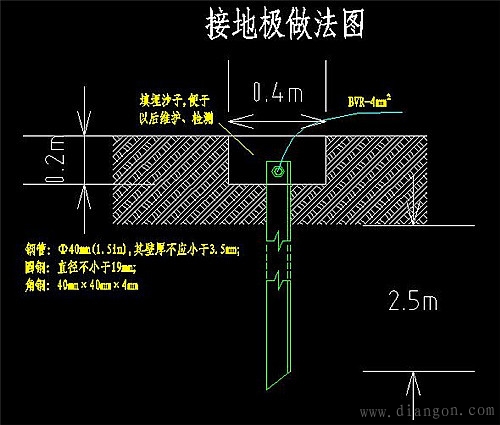

一、在房屋开始建设之初，夯实屋面后，在建筑面范围外打好接地极。接地极设置图如下（须严格按照要求执行）：

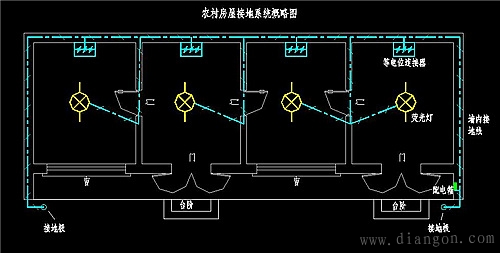

接地极的布置可以参照下图：

上图中，蓝色线为保护接地干线，并在各室内设置等电位联结器，等电位联结器接于保护接地线干线上，并通过保护接地支线与室内的金属门窗、金属管道、三极插座的接地端、灯具的金属外壳相连接。等电位联结器根据需要设置，如有必要单间室内可设置多个，但不宜不设。

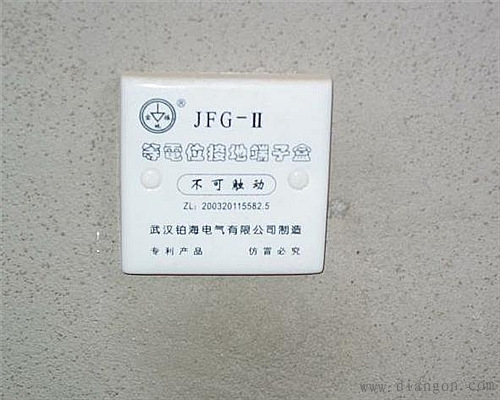

等电位联结器如下图所示：

等电位联结器的设置并不影响室内的美观，其和普通暗装插座相似，为美观起见，可与普通暗装插座并列一起安装。

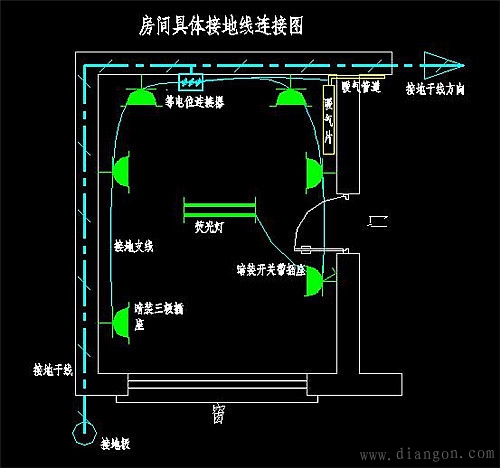

单房间内保护接地线与等电位联结器和插座、灯具、金属管道等的连接图示：

等电位的联结非专业人士可能不太清楚，它的作用就是把室内所有的外露金属部分（金属门窗、金属管道等） 与电气插座、灯具上的接地线通过等电位联结器连在一起，使故障时不产生电位差，也就防止了触电。换句话说，就像小鸟站在高压线上一样，因为它的两条腿之间不存在电位差，所以小鸟不会触电。

接地线的安装并不麻烦，电气上的接地线和火线、零线一同接入插座或灯具内，金属门窗、金属管道部分单独敷设一根接地支线与等电位联结器相连接即可。

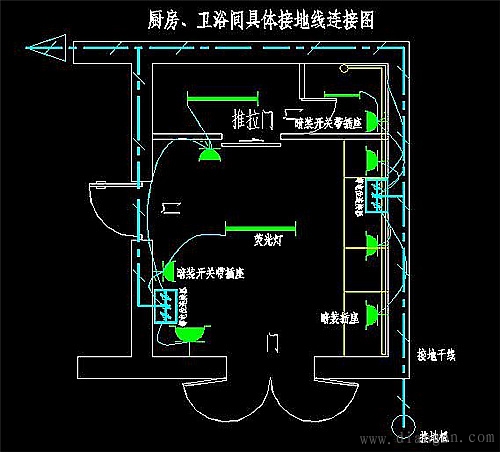

厨房、卫浴间 保护接地（等电位联结）的安装，如下：

厨房、卫浴间水特别多，属于特别注意场所。像这种地方除金属管道、金属门窗接地外，卫浴设备、金属炉灶也需要进行等电位联结。等电位联结器需要根据房屋的具体布置进行安排，多者须装两个或三个。

关于建设费用来说这点是可以承受的，按照北方农村的住房面积（16m×5m）及房屋布局（如上）来计算。需要2.5m接地极两根、住房保护接地干线50m、保护接地分支线（也就是等电位联结线）120m、PVC敷线管30m、等电位联结器4-6个。（http://www.gdzrlj.com/版权所有）合计价格基本在600-800元之间。（也就是在原来的基础上多花费600-800元即可完成，以上均按高标准住房计算，大多数的室内插座较少，门窗也多是木制的，不需要进行等电位联结，这样看来费用更少。）

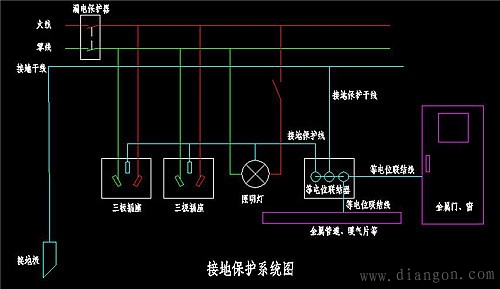

附一张接地系统图：

另外多说一下室内线路、插座、灯具的选择与安装

线路：主线路采用BV6mm?电线，分支插座线路根据用电器密集度（有时可能采用排插座进行多用电器用电）和功率确定，最小不得低于2.5mm?。照明灯线不需要太粗，BVR1.5mm?即可。线路安装倒是能够做到PVC电气管安装，但是仅仅是墙壁内。在屋顶上面的线做的像蜘蛛网一样乱乱的。屋顶上的线路也应采用PVC电气管沿墙敷设，避免多年后线路老化、老鼠对线路的损坏引起短路，现在的建筑装修材料多是易燃物，这样极易引起火灾。

插座：插座的安装位置首先满足安全要求。

1. 不能过低，现在多为暗装插座，标准要求高度不低于0.3m，但根据农村的情况应不低于1.2m，明装不低于1.5m为好。

2. 有孩童的住房均应选择安全防护插座。

3. 卫浴间较狭窄的应尽量避免安装插座。

4. 插座的数量应根据房屋的基本布局来定，并且应考虑生活水平提高后的需求，争取一步到位，减少二次投资改造费用。

5. 尽可能多安装几个插座，减少用排插板的数量，这样对电气火灾有很好的防范作用。

照明灯：对于照明灯的选择是很重要的一部分。

照明灯遵循的基本原则：

1. 照度足够但又不宜产生大的眩光，即： 满足生活、学习需要，但又不能给眼睛带来刺激的感觉。

2. 尽量做到电能的节约，合理地选择各类型照明灯。

3.灯具的选择应满足安全要求。屋顶装修材料多是易燃物，应采用有防火性能的灯具。灯具上标有一个倒三角里面有个“F”的符号，说明该灯具已经考虑到防火，安装时可以不采取特别措施。否则在易燃物屋顶上安装灯具时应做防火处理。

下面介绍一下室内各类照明灯的特点：

1. 白炽灯： 这种灯作为室内主要照明已经采用的不多了，但是由于价格便宜、便于安装和易于调光，仍然得在卫生间、庭院、偏房、台灯上使用。这种灯应尽可能的取消使用。采用新型的LED灯代替。

2. 日光灯：这类灯采用的较多，光的效能较好、使用寿命长。但是多是使用电感镇流器荧光灯，电感镇流器也是耗电的，偷偷地浪费了电能，应选择电子镇流器荧光灯架。采用三基色灯管，灯管越细越好，功率不宜低于36W。这种灯可满足室内的主要照明。一间房间采用一根36W电子镇流器荧光灯较好。

3. 节能灯：也是紧凑型荧光灯，就是把长灯管经过特别处理成螺旋形、H形等，这种灯从节能、寿命方面认知度还是很高的，很多家庭大量使用。很多经济条件较高的家庭采用精装修手段，在一间室内安装大量的小功率节能灯。虽然满足了美观，但是无论是在节能方面还是对电能质量的影响都是很不好的，应尽可能避免这样。

4. LED灯：这种灯作为新兴光源，在价格上较贵，使用寿命上还不宜确定。但是要比白炽灯好的多。随着电子技术的发展，其使用寿命将会大大提升，价格也会有所下降。目前作为替代白炽灯是完全可以的，其节能效果也是很好的。

通过上面的了解我们可以知道各类灯的大致使用位置：

卧室、客厅：采用电子镇流器荧光灯或节能灯一盏（36W）

吸顶灯（单端荧光灯，电子镇流器荧光灯的一种，有塑料外壳，比较美观，光线柔和）两盏（32W）。

厨房：吸顶灯一盏或两盏（32W），根据面积而定。

卫浴间：面积较大或有排气扇可采用吸顶灯，面积较小须采用防水灯具。

庭院：节能灯，根据面积确定。

偏房：日光灯或节能灯。

室外厕所：采用声光控开关控制，LED灯。

调光台灯：LED灯。

我对农村室内的看法是干净、简洁最好，并不适用豪华美观。
