在同一低压供电系统中能否同时采用接地和接零两种保护方式？

在同一低压供电系统中，两种保护不能同时使用。就是说，要么全部采用接地保护，要么全部采用接零保护方式。究竟用哪种保护方式，应根据系统的供电方式来确定。

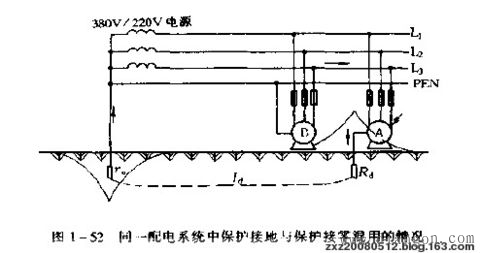

如果在同一低压供电系统中，有的电气设备采用接地保护，而有的电气设备采用了接零保护，如图1—52所示，那么，当采用保护接地的某一电气设备发生漏电，保护装置又未及时动作时，接地电流将通过大地流回变压器中性点，从而使零线电位升高，导致所有采用保护接零设备的外壳都带有危险电压，严重威胁人身安全。所以，在同一低压供电系统中，应采用一种保护方式。不允许一部分电气设备采用接地保护，而另一部分电气设备采用接零保护。

如下图

前几天看过了一个视频讲座，上面所说是老标准规范下的分析情况。现在来说对于配电系统的接地可以混合使用，但必须满足特定的条件才可以。方法有几个，其中之一就是降低系统接地的电阻值，由原来的4欧姆降低到2欧姆。

参照上图具体分析如下：当保护接地的设备出现漏电故障并保护装置未动作时，漏电电流为漏电电压除以保护接地电阻和系统接地电阻的和 220/（10＋4）＝15.7A 漏电电流乘以系统接地电阻即为中性线PEN上的电压（15.7×4＝62V），该电压通过PE线传导至保护接零设备的外壳上，足以危及人身安全。

那么降低到2欧姆以下呢？通过计算：220/（10＋2）＝18.3A 18.3×2＝36.6V 得知：通过PE线传导至保护接零设备的外壳上的电压为36.6V，该电压属于安全电压，不会危及人身安全。

所以，当希望采用混合接地系统时，至少应该做到系统接地电阻值为2欧姆，否则不得将保护接地和保护接零使用在同一系统中。
