DAC0832芯片与单片机的接口

DAC0832是一个具有20个引脚的D/A转换芯片，其作用是将8位数字量转换为一路模拟量。本节将叙述0832的内部结构、芯片引脚功能、与CPU的连接方法及简单的应用。

1． DAC0832的内部结构及引脚功能

DAC0832是由8位输入锁存器、8位DAC寄存器、8位D/A转换电路组成，采用二次缓冲方式，这样可以在输出的同时，输入下一个数据，以提高转换速度。更重要的是能够在多个转换器同时工作时，有可能同时输出模拟量。其内部逻辑结构如图10-4所示。

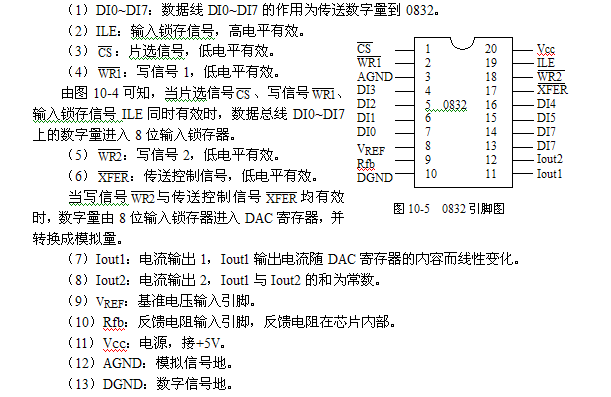

DAC0832为20引脚芯片（图10-5），各引脚功能如下：

2．工作原理

当输入锁存信号ILE为高电平时，而 与 同时为低电平时，由图10-4可知 =1，输入锁存器的内容随数据总线DI0~DI7而变化。当 变为高电平时， =0，8位输入数据被锁存在输入寄存器中。当 与 同时为低电平时， =1，8位DAC寄存器内容随输入锁存器而变化。此时若 变为高电平， =0，则将输入锁存器中数据锁存在8位DAC寄存器中，并开始D/A转换。

对于要求多片DAC0832同时转换的系统，鉴于各芯片的片选信号不同，可用片选信号 与 分时地将数据分别输入到每个芯片的输入锁存器中。各芯片的 与 分别连接在一起，共用一组信号。 与 同时为低电平时，数据将在同一时刻由8位输入寄存器传送到对应的8位DAC寄存器中，在 上升沿将数据锁存到DAC寄存器中。与此同时，多个DAC0832芯片开始同时进行D/A转换，因此可以达到多路模拟量同时输出的目的。

3．DAC0832的主要技术指标

电流稳定时间：1 s

分辨率：8位

线性误差：0.2%

功耗：20mw

4．DAC0832与CPU的单缓冲连接

DAC0832与CPU的连接方式是多种多样的，先介绍单缓冲连接方式。如图10-6所示。

（1）数据总线：80C51的P0口与0832的数据线DI0~DI7连接。

（2）地址线：用80C51的P2.7~P2.5产生138译码器的输入信号，用138的 与0832的 与 连接，产生片选信号 与传送控制信号 。由此连接方法，可推出0832的地址为P2.7P2.6P2.5P2.4~P0.0=101×…×，即其地址不唯一，可从1010~0到1011~1，

即：A000H~BFFFH。本节取A000H为0832的地址。

（3）控制线：输入锁存信号ILE接 5V电源，使之恒有效。用80C51的写信号 与0832的 与 连接，产生写信号1与写信号2。

（4）输出端：因为0832是电流输出型的D/A芯片，所以必须外加运算放大器才能输出电压。将运算放大器输入端与0832的电流输出Iout1与电流输出Iout2连接。输出端与反馈电阻的输入端Rfb连接。

（5）电源与地

0832的参考电压V_ref接－5V，Vcc接 5V。AGND与DGND分别接模拟地与数字地。

5．D/A转换程序

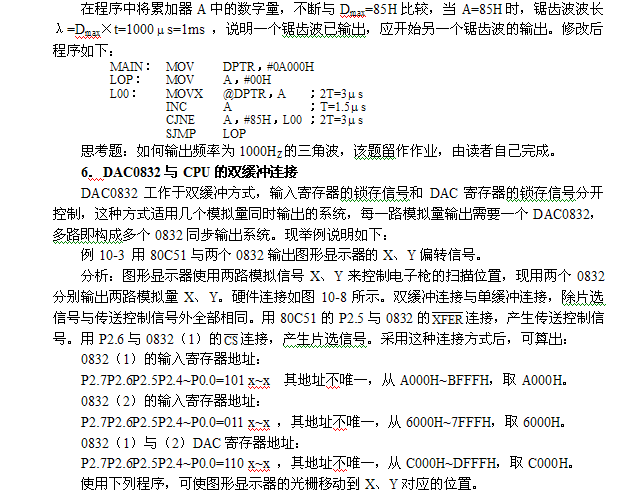

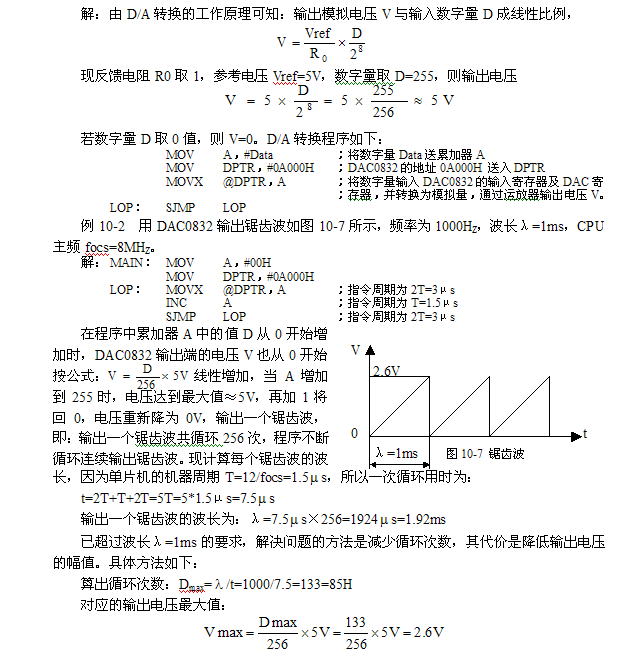

例10-1 编写程序，使用图10-6电路，将80C51输出的数字量D通过DAC0832转换成模拟量，并从运放器LM324输出对应电压V。
