dac0832引脚图及功能

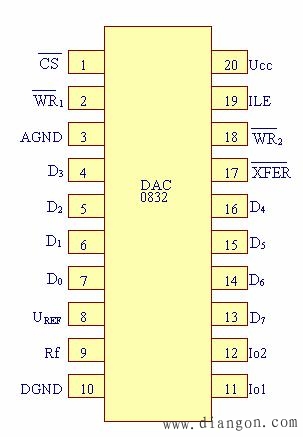

DAC0832是CMOS工艺,共20管引脚,其管脚排列如图所示。

图 DAC0832管脚排列图

各管脚功能为：

D₇ ~ D₀：八位数字量输入端,D₇为最高位,D₀为最低位。

I_0l：模拟电流输出1端,当DAC寄存器为全1时,I_0l最大；全0时,I_0l最小。

I₀₂：模拟电流输出2端,I_0l I₀₂ = 常数 = ,一般接地。

R_f：为外接运放提供的反馈电阻引出端。

V_REF：是基准电压参考端,其电压范围为 –10V~ l0V 。

V_CC：电源电压,一般为 5V ~ 15V 。

DGND：数字电路接地端。

AGND：模拟电路接地端,通常与DGND相连。

：片选信号,低电平有效。

ILE：输入锁存使能端,高电平有效。它与、信号共同控制输入寄存器选通。

：写信号1,低电平有效。当= 0 ,ILE = 1时,此时才能把数据总线上的数据输入寄存器中。

：写信号2,低电平有效。与配合,当二者均为0时,将输入寄存器中当前的值写入DAC寄存器中。

：控制传送信号输入端,低电平有效。用来控制选通DAC寄存器。

由于DAC0832转换输出是电流,所以,当要求转换结果不是电流而是电压时,可以在DAC0832的输出端接一运算放大器,将电流信号转换成电压信号。
