集成运放的电路组成及其各部分的作用

集成运放是一种高电压放大倍数的多级直接耦合放大电路，由四部分组成：输入级、中间级、输出级和偏置电路，原理框图如图1所示。它有两个输入端，一个输出端，如图中所标u_p 、u_n、u_o。均以“地”为公共端。

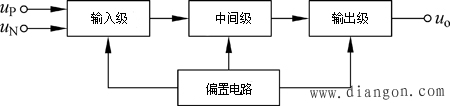

图1 集成运放原理框图

1、输入级

输入级往往是一个高性能的双端输入差动放大电路。一般要求其输入电阻高，差模电压放大倍数大，抑制共模信号的能力强，静态电流小。输入级的好坏直接影响集成运放的大多数性能参数，如输入电阻、共模抑制比等。

2、中间级

中间级的作用是使集成运放具有较强的放大能力，多采用共射（或共源）放大电路。而且为了提高电压放大倍数，经常采用复合管做放大管，以恒流源做集电极负载。其电压放大倍数可以达到千倍以上。

3、输出级

输出级应具有输出电压线性范围宽、输出电阻小（即带负载能力强）、非线性失真小等特点。集成运放的输出级多采用互补对称功率放大电路。

4、偏置电路

偏置电路用于设置集成运放内部各级电路的静态工作点。与分立元件不同，集成运放通常采用电流源电路为各级提供合适的集电极（或发射极、漏极）静态工作电流，从而确定了合适的静态工作点。
