电路和电路模型

1．实际电路
　　实际电路——由电器设备组成（如电动机、变压器、晶体管、电容等等），为完成某种预期的目的而设计、连接和安装形成电流通路。 　

图1是最简单的一种实际照明电路。它由三部分组成： 　　1）提供电能的能源（图中为干电池），简称电源或激励源或输入，电源把其它形式的能量转换成电能； 　　2）用电设备（图中为灯泡），简称负载，负载把电能转换为其他形式的能量。 　　3）连接导线，导线提供电流通路，电路中产生的电压和电流称为响应。
任何实际电路都不可缺少这三个组成部分。	图1 　手电筒电路

　　实际电路功能：
　　1）进行能量的传输、分配与转换（如电力系统中的输电电路）。
　　2）进行信息的传递与处理（如信号的放大、滤波、调协、检波等等）。
　　实际电路的外貌结构、具体功能以及设计方法各不相同，但遵循同一理论基础，即电路理论。

2．电路模型
　　电路模型——足以反映实际电路中电工设备和器件（实际部件）的电磁性能的理想电路元件或它们的组合。
　　理想电路元件——抽掉了实际部件的外形、尺寸等差异性，反映其电磁性能共性的电路模型的最小单元。
　　发生在实际电路器件中的电磁现象按性质可分为：
　　1）消耗电能；2）供给电能；3）储存电场能量；4）储存磁场能量
　　假定这些现象可以分别研究。将每一种性质的电磁现象用一理想电路元件来表征，有如下几种基本的理想电路元件：
　　1）电阻——反映消耗电能转换成其他形式能量的过程（如电阻器、灯泡、电炉等）。

　　2）电容——反映产生电场，储存电场能量的特征。

　　3）电感——反映产生磁场，储存磁场能量的特征。

　　4）电源元件——表示各种将其它形式的能量转变成电能的元件

需要注意的是：
　　1）具有相同的主要电磁性能的实际电路部件，在一定条件下可用同一模型表示；
　　2）同一实际电路部件在不同的工作条件下，其模型可以有不同的形式。

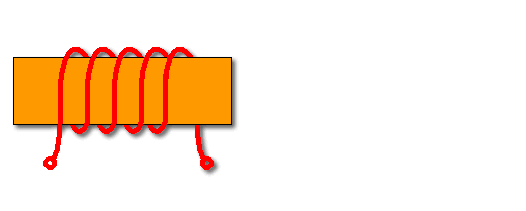

　　如在直流情况下，一个线圈的模型可以是一个电阻元件；
　　在较低频率下，就要用电阻元件和电感元件的串联组合模拟；
　　在较高频率下，还应计及导体表面的电荷作用，即电容效应，所以其模型还需要包含电容元件。
　　实际电路的电路模型取得恰当，对电路的分析和计算结果就与实际情况接近；模型取得不恰当，则会造成很大误差，有时甚至导致自相矛盾的结果。如果模型取得太复杂就会造成分析的困难；如果取得太简单，又不足以反映所需求解的真实情况。
