戴维宁定理（也称为戴维南定理）：任何一个线性含源一端口网络，对外电路来说，总可以用一个电压源和电阻的串联组合来等效置换；此电压源的电压等于外电路断开时端口处的开路电压U_oc，而电阻等于一端口的输入电阻（或等效电阻R_eq）。图1所示为戴维宁定理的等效电路。

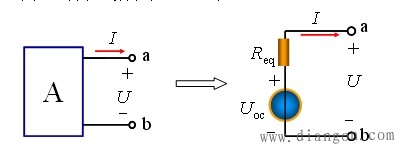

图1 戴维宁定理等效电路

戴维宁定理等效电路的求解方法：

（1）开路电压U_oc的计算

戴维宁等效电路中电压源电压等于将外电路断开时的开路电压U_oc，电压源方向与所求开路电压方向有关。计算U_oc的方法视电路形式可选择前面学过的任意方法，使易于计算。

（2）等效电阻R_eq的计算

等效电阻为将一端口网络内部独立电源全部置零（电压源短路，电流源开路）后，所得无源一端口网络的输入电阻。常用下列方法计算：

①当网络内部不含有受控源时可采用电阻串并联和△－Y互换的方法计算等效电阻；

②外加电源法（加电压求电流或加电流求电压），如图2所示；

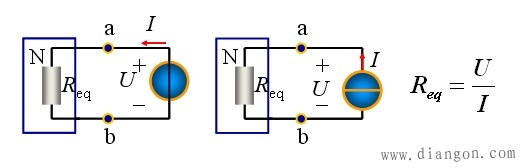

图2 外加电源法求等效电阻

③开路电压，短路电流法。

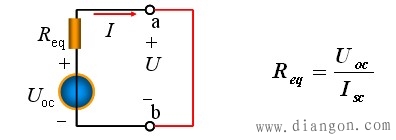

图3 开路电压法求等效电阻
