二极管或门电路结构及逻辑符号

（1）电路结构

利用二极管的单向导电性可以组成二极管或门电路，电路结构如图1（a）所示，图1（b）(c)所示为与门的逻辑图形符号。

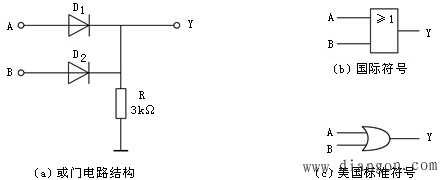

图1 二极管或门电路结构及逻辑符号

（2）工作原理

设电路的工作电压V_CC=5V,A、B输入端的高低电平分别为U_IH=5V，U_IL=0V，二极管D₁、D₂的导通压降U_ON=0.7V。

①U_A=U_B=0V。此时二极管D₁、D₂都截止，U_Y=0V。

②U_A=0V，U_B=5V。此时二极管D₂导通，由于钳位作用，U_Y=4.3V，D₁受反向电压而截止。

③U_A=5V，U_B=0V。此时二极管D₁导通，U_Y=4.3V，D₂受反向电压而截止。

④U_A=U_B=5V。此时二极管D₁、D₂都导通，U_Y=4.3V。

把上述分析结果归纳起来列入表1中，很容易看出它实现如下逻辑运算：

如果采用正逻辑，其逻辑真值表如表2所示。

增加一个输入端和一个二极管，就可变成三输入端或门。按此办法可构成更多输入端的或门。
