串励式直流电动机的特性

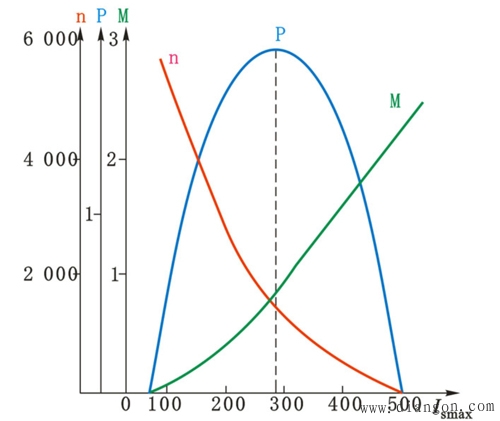

串励式直流电动机的转矩M、转速n和功率P随电流变化的规律，称为直流串励式电动机的特性。下图为直流串励直流电动机的特性曲线，其中曲线M、n和P分别代表转矩特性、转速特性和功率特性。

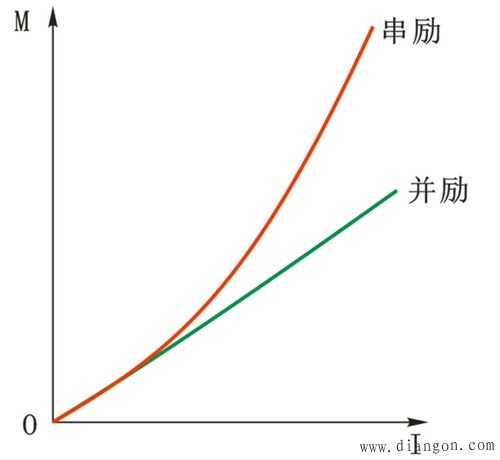

1．转矩特性

在起动机起动发动机的瞬间，因发动机的阻力矩很大，起动机处于完全制动状态。此时电枢转速为零，反电动势为零，电枢电流达到最大值，转矩也相应地达到最大值。转矩与电枢电流的平方成正比，所以制动电流所产生的转矩很大，足以克服发动机的阻力矩，使发动机起动变得很容易。这就是汽车起动机采用串励式电动机的主要原因之一。

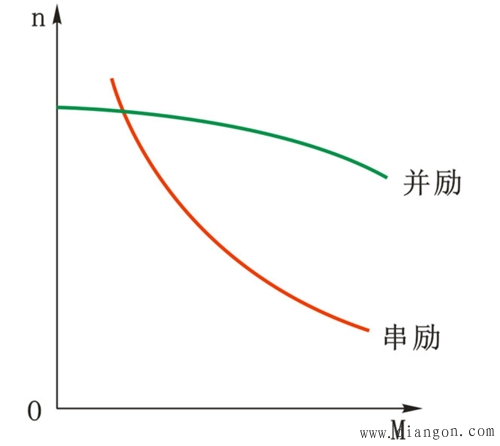

2．转速特性

串励式电动机在输出转矩较大时，电枢电流较大，电动机转速随电流的增加而急剧下降；反之，在输出转矩较小时，电动机转速又随电枢电流的减小而很快上升。串励式电动机具有轻载转速高，重载转速低的特性，对保证起动安全可靠是非常有利的，是汽车上采用串励式起动机的又一重要原因。但是，轻载或空载时的高转速，容易使串励式电动机发生“飞车”事故。所以功率较大的串励式电动机不可在轻载或空载情况下使用；即使汽车起动机功率较小，也不可在轻载或空载状态下长时间运行。

3．功率特性

串励式电动机的功率P用下式表示：

P=M*n/9550

式中，M是电枢轴上的转矩(N·m)；n是电枢转速(r／min)。

电动机完全制动时，转速和输出功率为零，转矩达到最大值。空载时电流最小，转速最大，输出功率也为零。当电枢电流接近制动电流一半时，电动机输出功率最大。
