SPI串行扩展应用实例
时间：2023-03-11作者：佚名
|

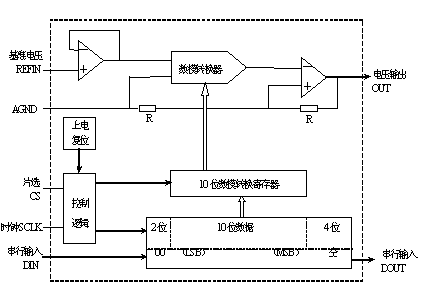

例 将AT89C51片内RAM30H、31H单元中的16位数据通过SPI总线接口传送到数模转换器TLC 5615。 分析：TLC5615是3线串行总线接口10位电压输出数/模转换器，它既可与单片机的 SPI总线接口相连接，又可与单片机的Microware总线（另外一种三线制总线）接口相连接。TLC5615内部结构如图1所示。 TLC5615通过固定增益为2的运放缓冲电阻网络，把10位数字数据转换为模拟电压。在TLC5615芯片上电时，内部电路把D/A寄存器复位为0。其输出具有与基准输入相同的极性，表达式为：Vo=2×REF×CODE/1024

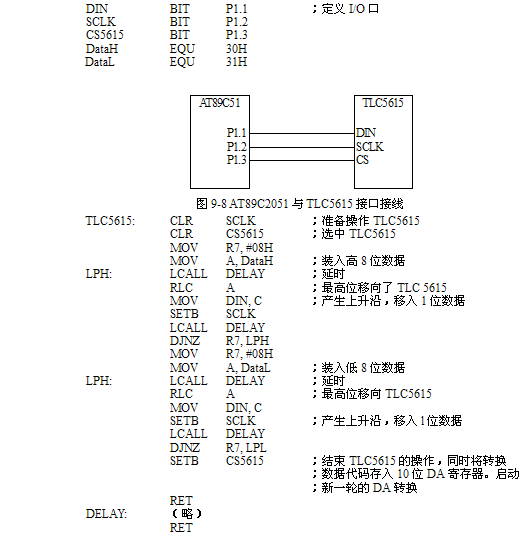

图1 TLC5615内部结构 其中，CODE是通过串行总线接口输入的待转换的数据；REF是基准电压。 TLC5615最大的串行时钟速率不超过14MHz，10位DAC的建立时间为12.5μs，通常更新速率限制至80kHz以内。TLC5615的16位移位寄存器在SCLK的控制下从DIN引脚输入数据，高位在前，低位在后。16位移位寄存器中间的10位数据在上升沿的作用下输入10位的D/A 寄存器供给D/A转换。 AT89C51与TLC5615通过串行总线接口传送8位数据如图2所示。因AT89C51没有SPI接口，可用软件的办法来模拟SPI的总线操作。P1.1模拟SPI的数据输出端（MOSI），P1.2模拟SPI的SCK输出端，P1.3模拟SPI的从机选择端（SS）；TLC5615是数/模转换器，不会向AT89C51发送数据，故不需要模拟SPI的数据输入端（MISO）。 AT89C51将片内RAM30H、3lH单元中的16位数据传送到TLC5615的参考程序如下：
|
