电机三角形和星形接法区别

电机的星形接法Y是指电机绕组的末端（U2、V2、W2）连在一起，而首端分别接入电源端（U1-L1、V1-L2、W2-L3）；三角形接法D指绕组的首末端顺次连接，电源端接入连接点。三角形接法又有顺三角形和逆三角形解法两种。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。而三角形接法主要用在低压中型或小型容量的电动机中，定子绕组引出6根线，根据需要接成星形或三角形。
还有一点，采用星形-三角形降压启动时，星形接法的相电压和相电流都降低了，相应的启动转距也减小了。这种启动方法有一定局限性，那就是电机必须是三角形接法。现在的大中型电机都是星形接法。

凡是正常运行时三相定子绕组接成三角形运转的三相笼型感应电动机，都可采用Y-D降压起动。起动时，定子绕组先接成Y联结，接入三相交流电源，起动电流下降到全压起动时的1/3，对于Y系列电动机直接起动时起动电流为额定电流IN的5.5～7倍。当转速接近额定转速时，将电动机定子绕组改成D联结，电动机进入正常运行。这种方法简便、经济，可用在操作较频繁的场合，但其起动转矩只有全压起动时的1/3，Y系列电动机起动转矩为额定转矩的1.4～2.2倍。

1、同样一台电机，可以安装绕成Y型绕组，也可以安装绕成△型绕组；
2、同样一台电机，安装绕成△型绕组时，导线截面小，串联匝数多，工作相电压高，相电流低；
3、同样一台电机，安装绕成Y型绕组时，导线截面大，串联匝数小，工作相电压低，相电流高；
4、△型绕组要求三相对称性要好，电源对称性也要高，这样就不会出现环流，否则会发热，增大损耗；
5、Y型绕组在三相对称性不好、电源对称性不高时，不会出现环流；
6、在使用上，△型绕组可以用Y-△启动方式启动，而Y型绕组不能用Y-△启动方式启动；

三角形接法

三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。添加地线后，成为三相四线制。

三角形接法的三相电，线电压等于相电压，而线电流等于相电流的倍。　　

星形接法

三相电的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三个相线。可以将中点（称为中性点）引出作为中性线，形成三相四线制。也可不引出，形成三相三线制。当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。

星形接法的三相电，线电压是相电压的倍，而线电流等于相电流。当三相负载平衡时，即使连接中性线，其上也没有电流流过。三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

二者不同：

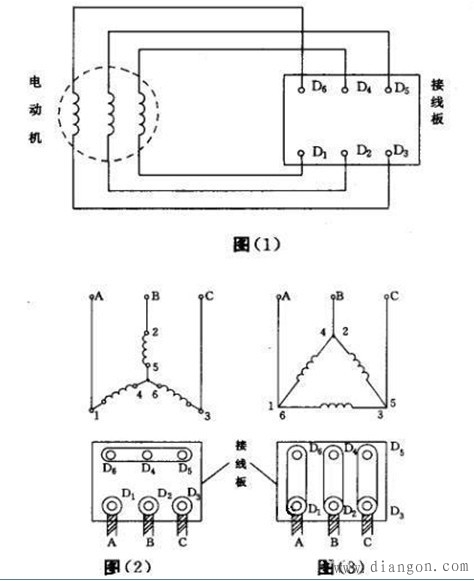

1）直观上，绕组的连接方式不同，如上图

说明：一般情况下，绕组连接方式可以从电机接线盒上看出。如链接1中下部分图片

2）电气特性上有所差别差别。

个人见解，希望对您有帮助。
