t触发器逻辑功能

凡是在时钟信号作用下逻辑符合表1所示特性表规定的逻辑功能者，就叫做T触发器。

T	Qn 1
0	Qn
1

从表1中可以看出，T触发器的逻辑功能是：当输入端T=0时，时钟脉冲到达触发器保持原态不变；当输入端T=1时，每来一个时钟脉冲触发器的状态翻转一次。

T触发器的特性方程为

(1)

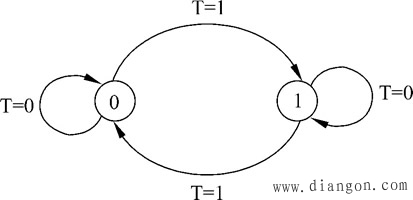

T触发器的状态转换图如图1所示。

图1 T触发器的状态转换图

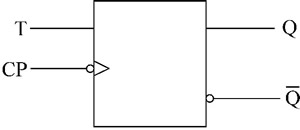

从表1可知，T触发器也只有一个输入端T，其结构形式也有多种，图2所示为边沿型T触发器的逻辑图形符号，图2(a)所示为上沿触发，图2(b)所示为下降沿触发。

图2(a) 上升沿触发	图2(b) 下降沿触发
