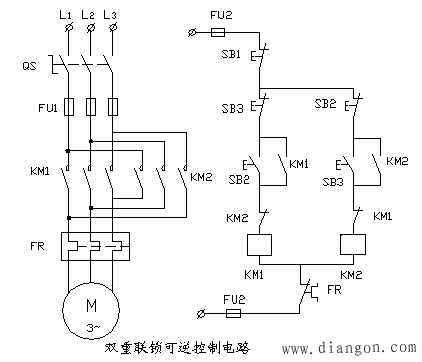

电动机双重连锁可逆控制电路原理图解

说明：
1、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。
2、简述电路工作原理

双重连锁可逆控制电路工作原理：按起动按钮SB2，KM1吸合并自保，电动机正转。与按钮SB2常触开点并联的KM1触点为自保触点。按起动按钮SB3，KM1断电释放，KM2吸合并自保，电动机反转。SB1为停止按钮。电路由按钮SB2、SB3的动断触点实现了机械联锁，串联在交流接触器线圈KM1、KM2中的KM2、KM1辅助动断触点实现了电气联锁。串联在控制电路中的FR动断触点，是在电动机过负载或缺相过热时热继电器将控制电路自动断开，保护了电动机。
