汽车点火系统的作用和种类

1、点火系作用

⑴点火系将电源的低电压变成高电压，再按照发动机点火顺序轮流送至各气缸，点燃压缩混合气；

⑵能适应发动机工况和使用条件的变化，自动调节点火时刻，实现可靠而准确的点火；

⑶在更换燃油或安装分电器时进行人工校准点火时刻。

2、点火系种类

传统点火系：由蓄电池或发电机向点火系提供电能，用机械触点控制点火时刻，点火时刻的调节采用机械式自动调节机构，储能方式为电感储能。传统点火系结构简单，成本低，是一种应用较早、较普遍的点火系。但该点火系工作可靠性差，点火状况受转速、触点技术状况影响较大，需要经常维修、调整。传统点火系电路如图1所示。

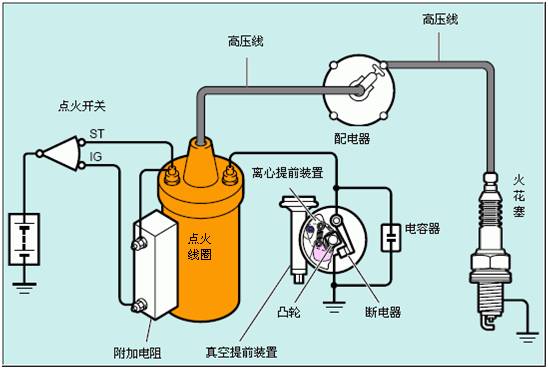

图1 传统点火系的组成

电子点火系：电子点火系由蓄电池或发电机向点火系提供电能，晶体管控制点火时刻，点火时刻的调节采用机械式调节机构或电子调节机构，储能方式有电感储能和电容储能两种。电子点火系的点火电压和点火能量高，受发动机工况和使用条件的影响小，结构简单，工作可靠，维护、调整工作量小，节约燃油，减小污染，现已普遍使用。电子点火系有晶体管点火和集成电路点火装置两种形式。

晶体管点火装置：由蓄电池或发电机向点火系提供电能；由晶体管控制点火电路的通断；由信号发生器控制点火时刻；由机械式自动调节点火时刻。常用的信号发生器有磁感应式、霍尔式和光电式三种。晶体管点火装置电路如图2所示。

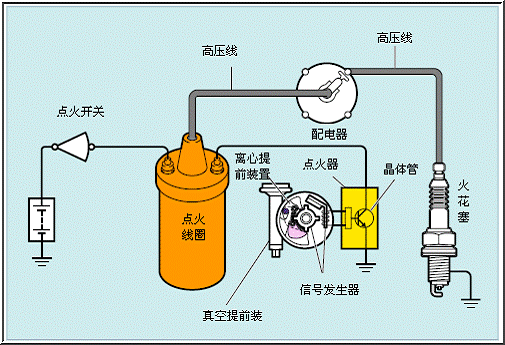

图2 晶体管点火装置

集成电路点火装置：由蓄电池或发电机向点火系提供电能；由集成电路控制点火电路的通断；由信号发生器控制点火时刻；由机械式自动调节点火时刻，信号发生器的种类与晶体管点火装置相同，电路如图3所示。

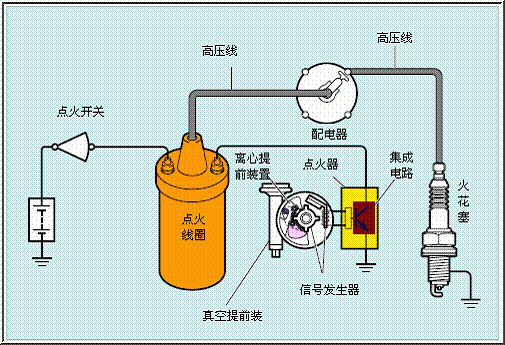

图3 集成电路点火装置

3、对点火系的要求

l 能产生足以击穿火花塞间隙的电压

l 火花应具有足够的能量

l 点火时刻应适应发动机的工作情况
