多级放大电路电压放大倍数的计算

　　在求分立元件多级放大电路的电压放大倍数时有两种处理方法。一是将后一级的输入电阻作为前一级的负载考虑，即将第二级的输入电阻与第一级集电极负载电阻并联，简称输入电阻法。二是将后一级与前一级开路，计算前一级的开路电压放大倍数和输出电阻，并将其作为信号源内阻加以考虑，共同作用到后一级的输入端，简称开路电压法。
　　现以图1的两级放大电路为例加以说明。

图1 两级放大电路计算

　　三极管的β1＝β2＝β＝100，VBE1＝VBE2＝0.7 V，计算总电压放大倍数。分别用输入电阻法和开路电压法计算。解法(一) 　1．用输入电阻法求电压增益
　　（1）求静态工作点
　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

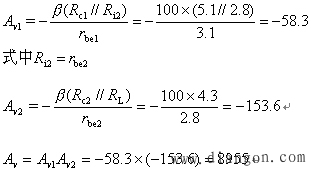

　　（2）求电压放大倍数
　　先计算三极管的输入电阻

　　　　

　　电压增益


　　　　

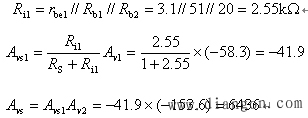

　　如果求从VS算起的电压增益（称为源电压放大倍数，），需计算输入电阻

　　　　

解法(二)

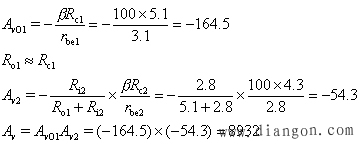

2．用开路电压法求电压增益
　　第一级的开路电压增益
