555定时器组成单稳态触发器

一、电路结构

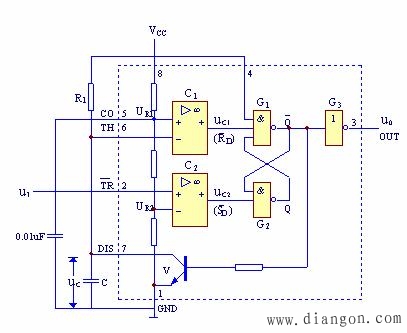

图1 用555定时器组成单稳态触发器

1．外触发（高触发置0端 TH）置0→

通过电容C的充放电使低触发置1端TR有效→自动返回稳态1得到负脉冲

2，外触发器（低触发置1端TR）置1→

通过电容C的充放电使高触发置0端 TH有效→自动返回稳态0得到正脉冲。

U_I=TR，V 的集电极通过电阻R接Vcc，通过电容C接地。R和C为定时元件。

二、工作原理

1． 稳定状态

无外触发时，U₁为高电平U_IH，稳态为0，U_C1=0，U_O=0。

通电后，Vcc经电阻R对电容C充电，当电容C上的电压U_C≧Vcc时，U_c1=0，同时，U_I>Vcc，Uc₂=1,Q=O, Q =1，输出U₀=0。三极管V导通，电容C经V迅速放完电，U_C≈0,U_C1=1，这时基本RS触发器的两个输入信号都为高电平1，保持0状态不变。

2． 触发器进入暂稳态

当U₁由U_IH→小于Vcc的低电平时，Uc₂=0，此时Uc₁=1，基本RS触发器置1，Q=1,Q =0，输出U_O由低电平跃变到高电平U_OH，同时三极管V截止，这时电源Vcc经R对C充电，电路进入暂稳状态。在暂稳态期内输入电压U_I回到高电平，使U_C2=1

3． 自动返回稳定状态

C充电时，当Uc↑（逐渐增大）到Uc≥Vcc时，Uc1=0，此时Q=0, Q =1，输出U_O由高电平Uo_H跃到低电平U_OL。同时，三极管V导通，C经V迅速放完电，Uc=0。电路返回稳定状态。

三 参数计算

脉冲宽度tw指暂稳态维持的时间，为电容C上的电压由0V充到Vcc时所需时间，可用下式估算

tw=RCln3≈1.1RC
