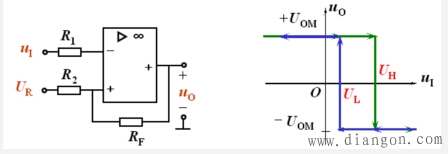

滞回电压比较器 时间:2023-03-11来源:佚名 1.电路结构反相滞回比较器电路如图1所示。它是从输出引一个电阻分压支路到同相输入端,从而构成了正反馈电路。 图1 反相滞回比较器 图2 反相滞回比较器的传输特性2.工作原理及传输特性当输入电压uI从零逐渐增大且uIUH,uo = - UOM。当ui逐渐减小但ui> UL时,Uo始终等于- UOM,因此出现了如图2所示的滞回特性曲线。 3.特点及应用抗干扰能力较强。一般用于波形的形成和变换。反相滞回比较器的波形变换示例如图3所示。 图3 反相滞回比较器的波形变换示例
