对于给定的任意一个电路，若某一支路电压为U_k、电流为I_k，那么这条支路就可以用一个电压等于U_k的独立电压源，或者用一个电流等于I_k的独立电流源，或用R=U_k/I_k的电阻来替代，替代后电路中全部电压和电流均保持原有值（解答唯一）。图1给出了替代原理的图例说明。

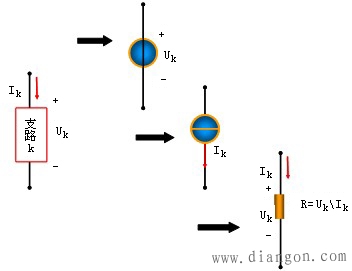

图1 替代原理示例

注意：

①替代定理既适用于线性电路，也适用于非线性电路；

②替代后电路必须有唯一解

③替代后其余支路及参数不能改变
