如何为plc网络选择通讯协议

S7-200CPU支持以下通讯协议：
中的一种或多种，它允许配置网络，实现应用要求：
●点对点接口(PPI)
●多点接口(MPI)
●PROFIBUS-DP。
在开放系统互联（OSI）七层模式通讯结构的基础上，这些协议在一个令牌环网络上实现。这些协议是非同步的字符协议，有1位起始位、8位数据位、偶校验和1位停止位。通讯结构依赖于特定的起始字符和停止字符、源和目的地，报告文长度和数据校验和。如果使用相同的波特率，这些协议可以在同一个网络中同时运行而互不干扰。
PPI协议
PPI是一种主-从协议：主站设备发送要求到从站设备，从站设备响应，从站不发出信息，只是等待主站的要求和对主站的要求做出响应。主站靠一个PPI协议管理起来的共享连接来与从站通讯。PPI并不限制于任意一个从站通讯的主站个数。但是在一hmi：主个网络中，主站的个数不能超过32个。选择PPI高级允许网络设备建立一个设备和一个设备之间的逻辑连接。对于PPI高级，每个设备的连接个数是有限制的。

图1 PPI网络

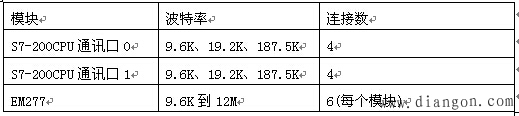

表1 S7-200支持的连接个数模块波特率连接数
如果在用户程序中使用PPI主站模式。S7-200CPU在运行模式下可以做主站。在使用PPI主站模式之后，可以使网络读写指令来读写另外的一个S7-200。当S7-2000作PPI主站时，他仍然可以做从站来响应其他主站的请求。可以使用所有的PPI协议和所有的S7-200CPU通讯，当与EM277通讯时，必须使用PPI高级。
MPI协议
MPI允许主-主通讯和主-从通讯，与一个S7-200CPU通讯，STEP 7-Micro/WIN建立主-从连接。MPI协议不能和一个作为主站的S7-200CPU通讯。网络设备通过任意的两个设备之间的连接通讯（由MPI协议管理），设备之间的通讯连接受S7-200或者EM277模块所支持的连接个数限制。对于MPI协议，S7-300和S7-4000plc可以用XGET和XPUT指令来读写S7-200的 数据（指令信息参考S7-300和S7-400的编程手册）

图2 MPI网络

PROFIBUS协议
PROFIBUS协议通常用于实现与分布式I/O（远程I/O）的高速通讯。可以使用不同厂家的PROFIBUS设备。这些设备包含普通的输入/输出模块、电机控制器和PLC。PROFIBUS网络通常有一个主站和若干个I/O从站，从站的类型和站号由主站初始化，使网络上的从站设备与配置相匹配。主站不断地读写从站的数据。
当一个DP主站成功的配置了一个DP从站之后。他就拥有了这个从站设备。如果在网络上有第二个主站设备，他对第一个主站的从站访问将受到限制。

图3 PROFIBUS网络
