电子线路常用的故障诊断方法

以下介绍几种常用的故障诊断方法：
1.观察法
通过看、听、摸、嗅等人体感觉来判断电子线路的故障。这种检测方法主要针对比较明显的故障。
（1）通过看发现故障所在
通过人的眼睛去观察是否有故障出现，包括以下一些情况：保险管、熔断电阻是否烧断；电阻器是否有烧坏变色、电解电容器是否有漏液和爆裂的现象。印制电路板的铜箔有无翘起，焊盘是否开裂而断路。机内线路板上是否有金属类导电物而导致元器件的引线间短路。机内的各种连接导线、排线有没有脱落、断线和过流烧毁的痕迹等；机内的传动零件是否有异位、断裂、磨损严重的现象。如传动机构齿轮的齿牙是否有断裂、损坏，皮带是否太松，皮带轮的沟槽是否磨损等；机内印制板上的元器件引线之间、集成电路各引脚之间是否有短路，焊点是否有松动、脱焊等现象；）塑封晶体管有无开裂、散热器安装有无松动；插头座接触是否良好、开关簧片有无变形；查看电池是否漏液、电池夹的弹簧有无生锈或接触不良的现象；对于显示器件，可观察其播放的图像是否正常，如无图像或图像变形、字符缺笔少划，显像管尾部有蓝光闪乐等。
(2)通过摸发现故障所在
通过人的手去触摸元器件是否温升过高或无温升等现象，从中发现问题的一种检测方法。但要注意安全，只有在确定电子产品的底板不带电的情况下才能采用此种方法。以下一些情况可能会出现故障：用手触摸一般集成电路塑封包装时，一般都没有温升或很低的温升；用手触摸大功率晶体管、功放集成电路和电源集成电路时有一定的温度，但手放在上面应以不烫手为正常；用手触摸电源变压器时仍还是冷冰冰的毫无温升或温升不明显，应考虑其负载是否有正常的耗能或存在故障；用手触摸电阻器、电容器时，其表面温度应能使手有所感觉，但不感到不适。
(3)通过听觉发现故障所在
就是用耳朵去听电子产品的箱体内是否有异常的声音出现。当听到电子产品的内部有“劈啪、劈啪”声音时，表明机内有打火现象；听到设备有失真现象产生时，表明功放电路或发音设备(喇叭)有故障；听到传动装置有碰撞、冲击、及不规律的摩擦声出现，表明有机械故障；
(4)通过闻发现故障所在
就是用鼻子去闻电子产品在通电工作时，是否有不正常的气味散发出来，以此来判断故障的部位和性质。
2.测量法
用各种测量仪器或仪表对电路中的参数进行测量，判断与技术要求中的指标是否相符合。
（1）电阻检测法
利用万用表的电阻挡（欧姆挡），测量所怀疑的元器件的阻值，或元器件的引线脚与共用地端之间的阻值，并与正常值进行比较，从中发现故障所在的检测方法。
(a)用电阻检测法检测元器件的好坏
用电阻检测法可检测电阻器、电容器、电感器、晶体三极管、变压器、传声器、开关件等的好坏。
用电阻检测法可粗略地判断晶体管β值
用电阻检测法可以判断故障大概发生在哪一单元电路。
用电阻检测法可粗略地判断集成电路的好坏。
(b)在线电阻的测量
在路电阻的检测是指元器件的引线脚仍在焊点上，没有脱开印制电路板时，用欧姆档检测引线脚之间阻值大小的方法。用该方法可以大致判断元器件是否开路或短路。
(c)离线电阻值的测量
是指将电路中元器件引线的一端或两端从电路板上拆焊下来，然后再对元器件进行测量的方法。此方法能比较准确地判断元器件的好坏。
（2）电压检测法
用万用表的电压档测量电路电压、元器件的工作电压并与正常值进行比较，以判断故障所在的检测方法。最常用的是直流电压检测法。
(a)直流电压的测量

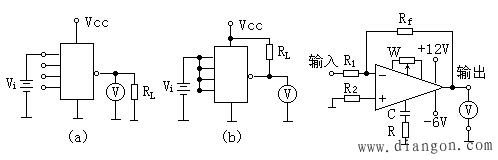

通过直电压的测量：可判断各单元电路静态工作的情况； 可确定整机工作电压是否正常；可判断电路所提供的偏置电压是否正常；可以判断集成电路本身及其外围电路是否工作正常；可判断电池的好坏；通过测量电路关键点的直流电压，可大致判断故障所在的围。图1展示了用直流电压的测量集成电路的方法。

图1 直流电压的测量集成电路
(b)交流电压的测量
交流电压的测量一般是对输入到电子产品中的市电电压的测量，以及经过变压器或开关电源输出的交流电压的测量。
（3）电流检测法
指用万用表的电流档去检测电子电路的整机电流、单元电路的电流、某一回路的电流、晶体管的集电极电流以及集成电路的工作电流等，并与其正常值进行比较，从中发现故障所在的检测方法。（http://www.gdzrlj.com/版权所有）检测电流时需要将万用表串入电路。
电流检测法比较适用于由于电流过大而出现烧坏保险管、烧坏晶体管，使晶体管发热、电阻器过热以及变压器过热等故障的检测。
（4）示波器/逻辑状态检测法
用示波器/逻辑分析仪测量出电路中关键点波形的形状、幅度、宽度及相位与维修资料给出的标准波形进行比较，从中发现故障所在。
应用示波器检测法的同时再与信号源配合使用，就可以进行跟踪测量，即按照信号的流程逐级跟踪测量信号，当前面测试点的信号正常，而后面测试信号不正常，说明故障就发生在前后两个测试点之间的电路中。
3.代替检测法
代替法就是用好的元器件去替代所怀疑的元器件的检测方法，如果故障被排除，表明所怀疑的元器件就为故障件。
代换法使用时必须有的放矢，决不能盲目地乱换元器件，如果频繁使用，则可能造成人为故障并使故障扩大化。
（1）如怀疑电容器、电阻器、电感有开路或失效及参数下降时，只要拿一只与原型号相同或相近的并在所怀疑的器件上一试，就能确定原器件是否失效。但对于短路故障的器件，此种做法无效果。
（2）如怀疑晶体管是击穿短路故障时，可采用代替法。
（3）如怀疑高频调谐器、偏转线圈、变压器、光电耦合器等元器件有故障时，可采用代替法。
（4）如果怀疑某单元电路有故障时，也可用相同功能的电路进行代换。
