单片机EEPROM扩展实例

电改写EEPROM芯片既可像RAM一样修改其存储单元中的内容，又可像ROM一样在断电后保持存储单元中程序与数据内容不变，因而电改写EEPROM在各种场合得到广泛应用。下面以Intel公司生产的EEPROM2864A芯片为例介绍电改写EEPROM。

2864A是电擦除可编程的只读存储器芯片。单一 5V供电，最大工作电流为160mA，维持电流为60mA。读出时间最大为250ns，写入时间约为16ms，由此可见2864A的读写速度是较慢的。由于片内设有编程所需高压脉冲电路，因而无需外加编程电压与写入脉冲即可工作。2864A的容量为8K×8位，因此该芯片有8根数据线与13根地址线。

2864A的读操作与普通EPROM的读出相同，所不同的是可以在线进行字节的写入。2864A在写一个字节的指令或数据之前，自动将要写入单元进行擦除，因而无需专门的擦除操作。可见使用2864A就如同使用RAM一样方便。

当向2864A发出字节写命令后，2864A便锁存地址、数据及控制信号，从而启动一次写操作。2864A的写入时间约为16m左右，在此期间，2864A的 信号处于低电平0状态，表示目前正在进行写入数据的操作。其数据线处于高阻状态与总线断开，禁止CPU在此期间写入新的数据，但允许CPU执行其它操作。一旦一次字节写入操作完毕，2864A便将 信号升为高电平1，用此信号通知CPU可以写入新的数据。此时，CPU可对2864A进行新字节的读写操作。

（1）数据线的连接

8031的P0.0~P0.7与2864A的IO0~IO7直接连接。

（2）地址线的连接

8031的P0.0~P0.7经过74LS373锁存器与2864A地址线的低8位A0~A7连接。8031的P2.0~P2.4与2864A地址线的高5位A8~A12直接连接。

（3）控制线的连接

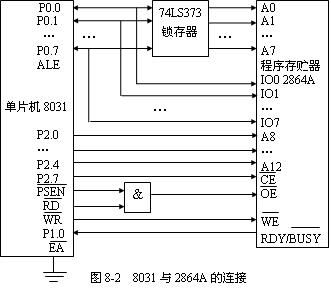

2864A的片选信号 与8031的P2.7连接，读信号 由8031的 、 相与后产生，如图8-2所示。这种连接可使2864A既作为程序存储器使用，又作为数据存储器使用。8264A的忙闲信号 与8031的P1.0连接，用于判断是否开始新字节的写入操作。若将 信号线与8031的中断线INT1连接，则可通过中断方式查询2864A的忙闲状态。
