单相电容分州起动异步电动机接线图和矢量图

单相电容分相起动异步电动机接线如图1a)所示，其副绕组回路串联了一个电容器和一个起动开关，然后再和主绕组并联到同一个电源上。电容器的作用是使副绕组回路的阻抗呈容性。从而使副绕组在起动时的电流领先电源电压U一个相位角。由于主绕组的阻抗是感性的，它的起动电流落后电源电压U一个相位角。因此电动机起动时，副绕组起动电流Ia领先主绕组起动电流Im一个相当大的相位角,如图1b)所示。

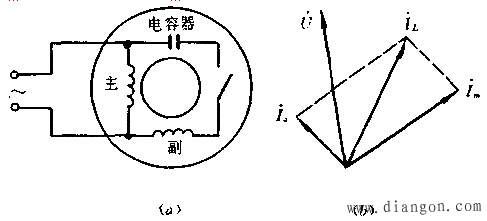

图1 单相电容分州起动异步电动机接线图和矢量图
与电阻分相单相异步电动机比较，电容分相电动机有一些优点：
①如果电容器的电容量配得合适．能够作别使起动时副绕组电流Ia差不多比主绕组电流Im领先90°电角度，
②副绕组的容抗可以抵消感抗使总的电抗值小些，所以副绕组的匝数不像电阻分相时受到限制，可以多些。从而可以增大副绕组的磁通势。以上两点都可使得电动机在起动时能产生一个接近圆形的旋转磁通势，得到较大的起动转矩。
②由于Ia和Im接近90°电角度，合成的线电流IL比较小。所以电容分相起动的单相异步电动机的起动电流较小，起动转矩却比较大。在副绕组中也串接了一个起动开关，当转子转速达到75％～80％同步转速时，起动开关动作，使副绕组脱离电源。在转子转速上升的过程中，副绕组电流加大，电容器的端电压会升高，起动开关及时动作可以降低对电容器耐压的要求。
电容分相起动单相异步电动机改变转子转向的方法同电阻分相起动单相异步电动机的—样。
