交流发电机整流原理和过程

在交流发电机中，整流器是利用硅二极管的单向导电性能进行整流的。

在三相桥式全波整流电路中，三个正二极管的正极引出线分别同三相绕组的首端相连。在某一瞬间，只有与电位最高的一相绕组相连的正二极管导通。同样，三个负二极管的引出线也同三相绕组的首端相连。在同一瞬间，只有与电位最低的一相绕组相联的负二极管导通。这样反复循环、6只二极管轮流导通，在负载两端便得到一个较平稳的脉动的直流电压。

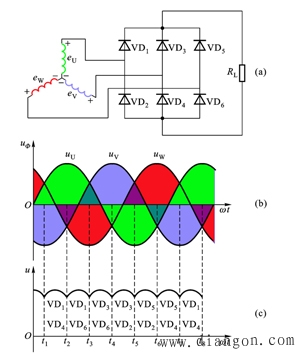

下图为6只二极管组成的三相桥式全波整流电路及产生的电压波形图。

中性点电压一般用来控制各种用途的继电器，如磁场继电器、充电继电器等。
