异步二进制减法计数器

二进制数的减法运算规则：1－1＝0，0—1不够，向相邻高位借位，10－1＝1；
各触发器应满足两个条件：
每当CP有效触发沿到来时，触发器翻转一次，即用T′触发器。
控制触发器的CP端，只有当低位触发器Q由0→1（上升沿）时，应向高位CP端输出一个借位信号（有效触发沿），高位触发器翻转，计数减1。

由JK触发器组成的4位二进制减法计数器:

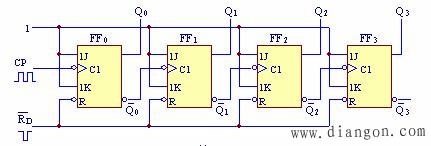

① 逻辑图。如图所示.
FF₃～FF₀都为T′触发器，下降沿触发。
低位触发器由0→ 1（上升沿）时，应向高位CP端输出一个借位信号（有效触发沿），而触发器为下降沿触发，低位触发器应从端输出借位信号。

图 由JK触发器组成的4位异步二进制减法计数器电路图和工作波形

（a）逻辑图；（b）工作波形

② 工作原理
异步置0端上输入负脉冲，使计数器的状态为Q₃Q₂Q₁Q₀＝0000，在减法计数过程中，为高电平。只要将二进制加法计数器中各触发器的输出由Q端改为端后，则二进制加法计数器就变成二进制减法计数器

③计数状态顺序表

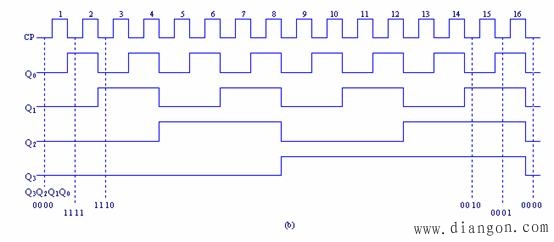

④工作波形：如图(b)所示.
