光纤传感器的基本原理

光纤传感器通过光导纤维把输入变量转换成调制的光信号。光纤传感器的测量原理有两种。
(1) 物性型光纤传感器原理
物性型光纤传感器是利用光纤对环境变化的敏感性，将输入物理量变换为调制的光信号。其工作原理基于光纤的光调制效应，即光纤在外界环境因素，如温度、压力、电场、磁场等等改变时，其传光特性，如相位与光强，会发生变化的现象。因此，如果能测出通过光纤的光相位、光强变化，就可以知道被测物理量的变化。这类传感器又被称为敏感元件型或功能型光纤传感器。
激光器的点光源光束扩散为平行波，经分光器分为两路，一为基准光路，另一为测量光路。外界参数（温度、压力、振动等）引起光纤长度的变化和相位的光相位变化，从而产生不同数量的干涉条纹，对它的模向移动进行计数，就可测量温度或压力等。

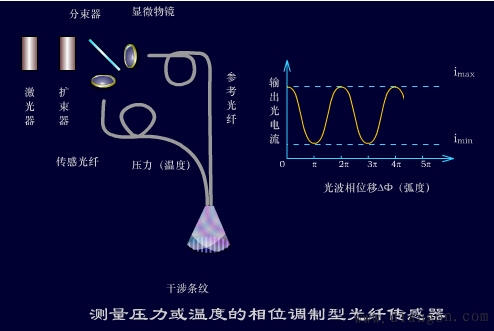

图1 物性型光纤传感器工作原理示意图
(2) 结构型光纤传感器原理
结构型光纤传感器是由光检测元件（敏感元件）与光纤传输回路及测量电路所组成的测量系统。其中光纤仅作为光的传播媒质，所以又称为传光型或非功能型光纤传感器。

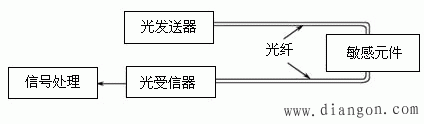

图2 结构型光纤传感器工作原理示意图
(3) 拾光型光纤传感器原理
用光纤作为探头，接收由被测对象辐射的光或被其反射、散射的光。其典型例子如光纤激光多普勒速度计、辐射式光纤温度传感器等。

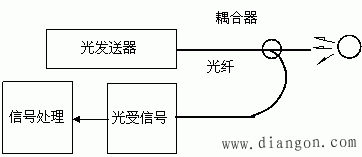

图3 拾光型光纤传感器工作原理示意图
