基本RS触发器动作特点

由于这个缘故，也把(S)称为直接置位端，把(R)端称为直接复位端。

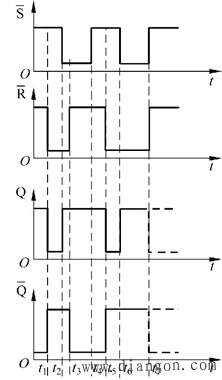

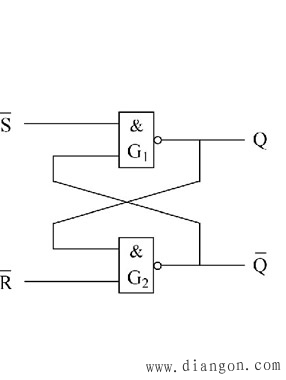

例1 在图（a）所示的由与非门组成的基本RS触发器电路中，已知和电压波形如图（b）所示，试画出触发器输出端Q和的电压波形。设触发器的初始状态为

(a) 电路图	(b) 逻辑符号

解：根据已知输入波形画输出波形的方法是：在输入信号的跳变处画出虚线，划分一个个时间间隔，根据特性表画出每一时间间隔内的输出信号电压波形。

从图(b)所示的波形图中可以看出，在t₂～t₃和t₆～t₇时间内都出现了==0的情况。但由于在t₂～t₃之后首先跳变成高电平，所以触发器的次态可以确定。但由于在t₀～t₇之后和同时跳变为高电平，所以此时的次态就不定了。
