由D触发器组成的单向移位寄存器

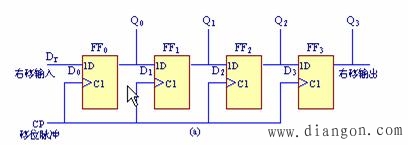

图 由D触发器组成的单向移位寄存器

（a） 右移位寄存器（b） 左移位寄存器

工作原理：
每一个触发器的输出→其右边触发器的输入，则对应每一个CP上升沿，数据右移一位。

右移位寄存器的状态表：

并行输出方式：数码由Q₃、Q₂、Q₁、Q₀取出

串行输出方式：数码从Q₃取出，但需要输入4（触发器的个数） 4（数码位数）个移位脉冲才能从4位寄存器中取出存放的4位数码1011。

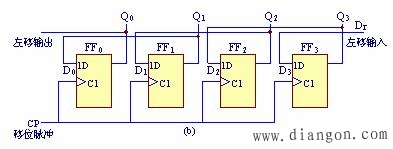

㈡ 4位左移位寄存器。
电路图见图(b)所示,数码由最右边的FF₃的D₃端串行输入。每一个触发器的输出→其左边触发器的输入，
则对应每一个CP上升沿，数据左移一位。
