汽车连接器的型式和结构

连接器是汽车电路中简单但不可缺少的元件。

目前大量使用的称为插接式连接器(又称插接器)，其使用方便，连接可靠，尤其适用于大量线束的连接。

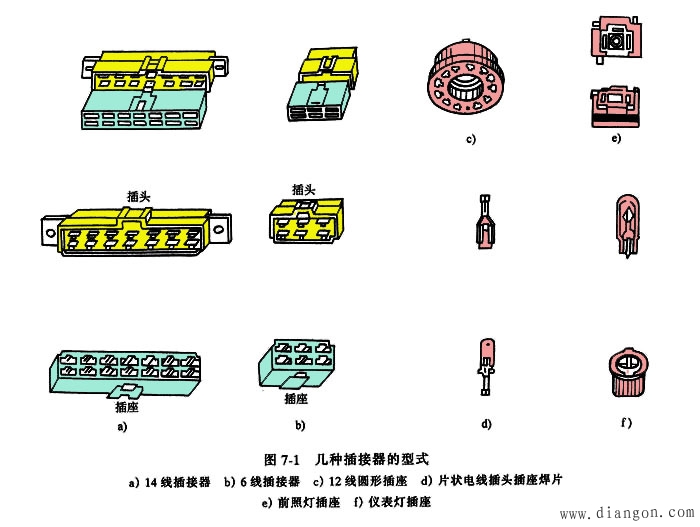

插接器的种类很多，可供几条到数十条导线使用，有长方体、多边体等不同形状，图1为几种插接器的型式。

插接器由插座和插头、导线接头和塑料外壳组成。

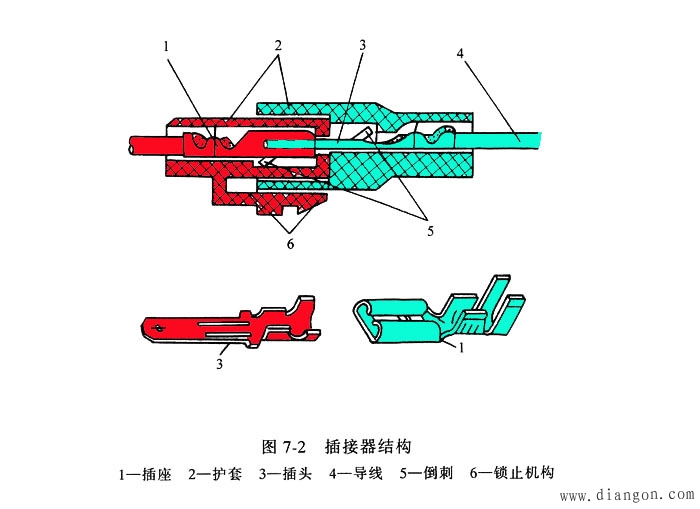

壳上有几个或多个孔位，用以放置导线接头，在导线接头上带有倒刺，当嵌入塑料壳后自动锁止，在塑料壳上也有锁止结构，当插头和插座接合后自动锁止，防止脱开，如图7—2所示。在检查及更换插接器时，要注意先打开锁止机构，避免强行拉动导线。
