用D触发器构成JK触发器

　　D触发器配上适当的组合逻辑电路，可实现JK触发器的功能。

　　设计原理：

　　对于JK触发器有：

　　Q ^{n 1}=JQ ⁿ KQ ⁿ

　　对于D触发器有：

　　Q ^{n 1}=D

　　而D=Y

　　所以Q ^{n 1}=Y

　　Y=JQ ⁿ KQ ⁿ

　　可根据此式设计转换电路。

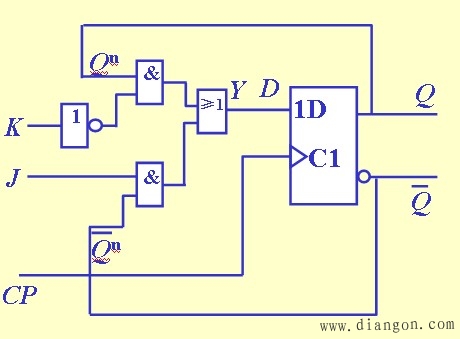

　　转换原理图如下图所示：

用D触发器构成JK触发器原理图
