集成同步二进制计数器CT74LS161

重点：逻辑功能，应用。逻辑功能示意图。

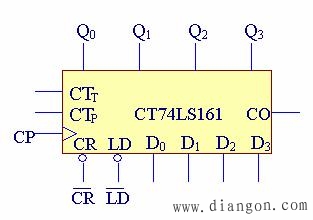

图1 CT74LS161引脚图

为同步置数控制端，

为异步置0控制端，

CT_P和CT_T为计数控制端

D₀～D₃为并行数据输入端，

Q₀～Q₃为输出端，

CO为进位输出端，

功能表:

主要功能分析：

（1） 异步置0功能。

当（低电平有效）=0时，立刻置0。即Q₃Q₂Q₁Q₀=0000

（2） 同步并行置数功能。

① 当（不异步置0时）

② （置数端低电平有效）=0时

③ 且当同步信号CP上升沿到来时

并行输入数据D₃—D₀被置入记数器，即

（3） 记数器功能

当（不异步置0，不同步置数时），（不保持时），

CP输入计数脉冲（上升沿有效）时，计数器进行二进制加法计数。

（4） 保持功能。

当（不异步置0，不同步置数时），且时，计数器保持原来的状态不变，进位输出信号

如时，则CO=Q₃Q₂Q₁Q₀，即CO不变

如时，则CO=0，即CO为低电平。
