集成电路电压调节器电压检测方法

1．发电机电压检测法

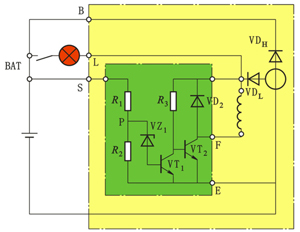

发电机电压检测法的线路如图所示：

2．蓄电池电压检测法的线路

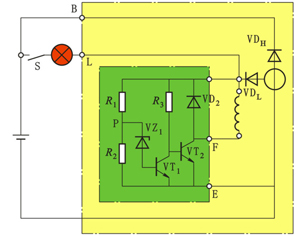

蓄电池电压检测法的线路如图所示：

加在分压器R1、R2上的电压为蓄电池电压，由于通过检测点P加到稳压管VD，上的反向电压与蓄电池的电压成正比，所以该线路称为蓄电池电压检测法。

上述两种基本电路中，如果采用发电机电压检测法线路，发电机的引出线可以少一根。

不足之处在于，当发电机电压检测法的线路图中B点到蓄电池正极之间的电压降较大时，蓄电池的充电电压将会偏低，使蓄电池充电不足。因此，一般大功率发电机要采用蓄电池电压检测法线路的电压调节器。
