差分放大电路的组成和作用

1.零点漂移：指输入信号电压为零时，输出电压发生缓慢地、无规则地变化的现象。
直接耦合放大电路的零点漂移主要是晶体管的温漂造成的。
在基本差动放大电路中，利用参数的对称性进行补偿来抑制温漂。在长尾电路和具有恒流源的差动放大电路中，还利用共模负反馈或恒流源抑制每只放大管的温漂。
差分放大电路是抑制零点漂移最有效的电路结构。
2.差动放大电路的组成

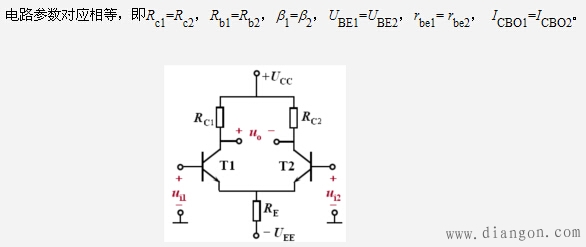

差分放大器是由对称的两个基本放大电路通过射极公共电阻耦合构成的，如图所示。“对称”的含义是两个三极管的特性一致，

3.差动放大电路的电路特性
（1）差动放大电路对零漂在内的共模信号有抑制作用；
（2）差动放大电路对差模信号有放大作用；
（3）共模负反馈电阻RE的作用：
①稳定静态工作点。
②对差模信号无影响。
③对共模信号有负反馈作用：RE越大对共模信号的抑制作用越强；也可能使电路的放大能力变差。为了趋利避害，常采用恒流源来代替电阻RE。
