断电制动型电磁抱闸的结构及其控制电路图解

　 利用机械装置使电动机断开电源后迅速停转的方法称为机械制动。机械制动分为通电制动型和断电制动型两种。
　　电磁抱闸制动装置由电磁操作机构和弹簧力机械抱闸机构组成，下图所示为断电制动型电磁抱闸的结构及其控制电路。

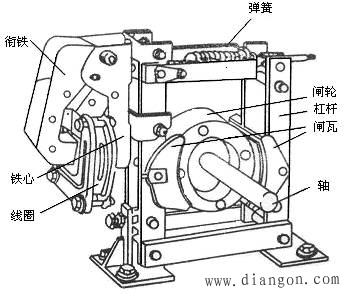

( a ) 断电制动型电磁抱闸的结构示意图

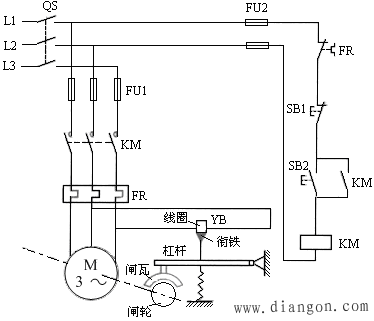

( b ) 电磁抱闸断电制动控制电路

　断电制动型电磁抱闸的结构及其控制电路

　 工作原理：
　　上电源开关 QS ，按下起动按钮 SB2 后，接触器 KM 线圈得电自锁，主触点闭合，电磁铁线圈 YB 通电，衔铁吸合，使制动器的闸瓦和闸轮分开，电动机 M 起动运转。停车时，按下停止按钮 SB1 后，接触器 KM 线圈断电，自锁触点和主触点分断，使电动机和电磁铁线圈 YB 同时断电，衔铁与铁心分开，在弹簧拉力的作用下闸瓦紧紧抱住闸轮，电动机迅速停转。
