8255的内部结构

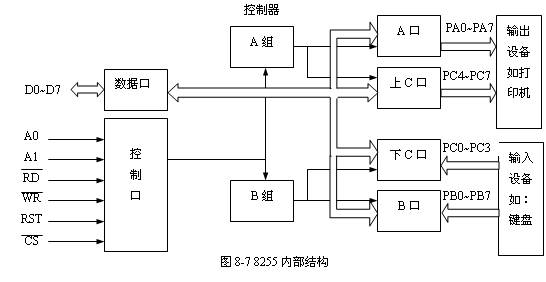

8255作为主机与外设的连接芯片，必须提供与主机相连的3总线接口，即数据线、地址线、控制线接口。同时必须具有与外设连接的接口A、B、C口。由于8255可编程，所以必须具有逻辑控制部分，因而8255内部结构分为三个部分：与CPU连接部分、与外设连接部分、控制部分，见图。

1. 与CPU连接部分
8255能并行传送8位数据，所以其数据线为8根D0~D7。由于8255具有3个通道A、B、C，所以只要2根地址线就能寻址A、B、C口及控制寄存器，故地址线为2根A0~A1。
2. 与外设接口部分
8255有3个通道A、B、C与外设连接，每个通道又有8根线与外设连接，所以8255可以用24根线与外设连接，若进行开关量控制，则8255可同时控制24路开关。C口在应答I/O方式时用于应答信号的通信。PA0~PA7与PC4~PC7组成A组，PB0~PB7与PC0~PC3组成B组。如图所示。
