三菱PLC顺序启动、顺序停止控制程序编程实例
时间：2023-03-11来源：佚名
|
下面介绍的是一个传送带顺序启动与停止的梯形图
说明：该程序使用定时器（T）来做为延时启动与停止的控制元件。

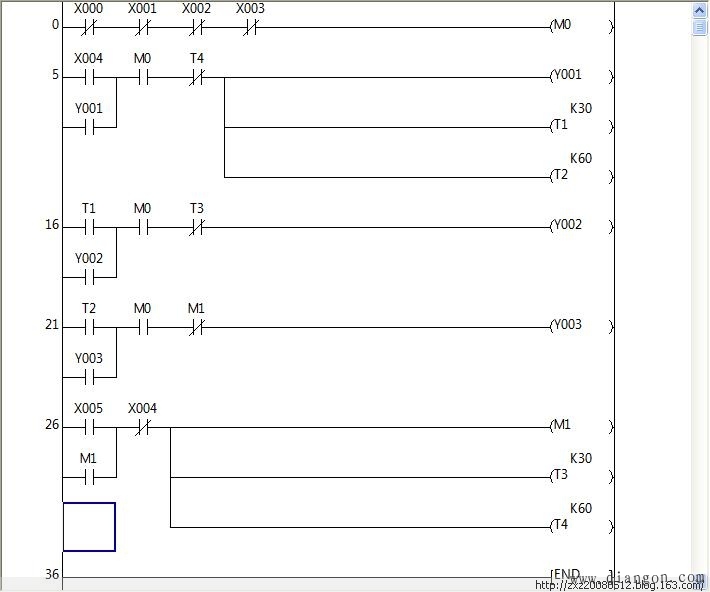

程序如下：
 X1、X2、X3为三个电机的热继电器
X4为启动按钮
X5为停止按钮
Y1、Y2、Y3为电动机接触器
程序说明：1、当急停及热继电器处于接通状态，M0辅助继电器得电。
2、按下启动按钮X4信号接通，Y1继电器得电。同时T1、T2接通。
3、当T1的延时时间到后，Y2继电器得电。
4、当T2的延时时间到后，Y3继电器得电。
至此三台电动机顺序启动完成。
5、当按下停止按钮X5信号接通，M1辅助继电器得电控制Y3继电器断开，同时接通T3、T4定时器。
6、当T3的延时时间到后，Y2继电器断开。
7、当T4的延时时间到后，Y1继电器断开。
至此三台电动机顺序停止完成。
8、当按下急停按钮或热继电器断开，三台电机同时断电。
注：程序中有处不合理之处，请各位看官注意，并试找出不合理之处。 |
