ROM的结构

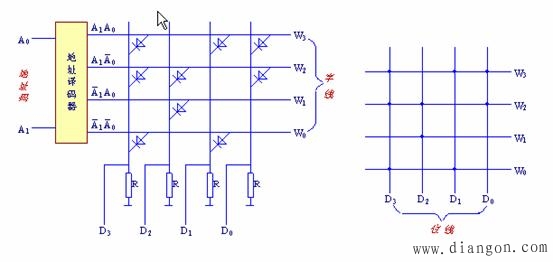

图 4×4二极管ROM结构图

（a）二极管ROM结构（b）存储矩阵示意图

ROM的一般结构如图所示.它由一个二线―四线地址译码器和一个4×4的二极管存储矩阵组成。存储矩阵由二极管或门组成，其输出为D₀～D₃ 。A₁、A₀为输入的地址码，可产生W₀～W₃ 4个不同的地址， W₀～W₃称为字线，用以选择存储的内容，D₀～D₃称作位线。在W₀～W₃中，任一输出为高电平时，在D₀～D₃ 4根线上输出一组4位二进制代码，每组代码称作一个字。
