共集放大电路的组成

根据放大电路的信号输入和输出回路公共端的不同，基本放大电路有三个形式：基本共集放大电路、基本共射放大路、基本共基放大电路。三种基本放大电路在电路结构和性能上各有特点，但基本分析方法一样。本节分析基本共集电极放大电路。

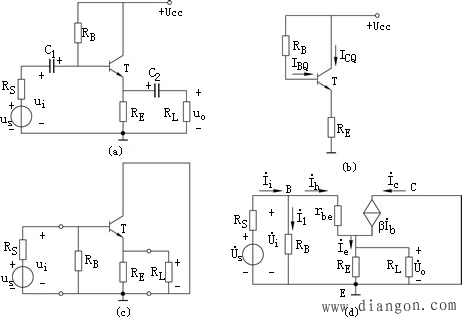

基本共集电极放大电路结构如图1所示。基本共集电极放大电路的直流通路如图1（b）所示、交流通路如1（c）所示和微变等效电路如图如图1(d)所示。从图1（c）所示的基本共集放大电路的交流通路可以看出，集电极是交流信号输入、输出回路的公共端，因此电路称为共集电极电路。

图1 基本共集放大电路
