熔断器是什么?熔断器的作用_熔断器的用途_熔断器分类

熔断器是一种简单而有效的保护电器，在电路中主要起短路保护作用。
熔断器主要由熔体和安装熔体的绝缘管(或盖、座)等部分组成。其中熔体是主要部分，它既是感测元件又是执行元件。熔体是由不同金属材料(铅锡合金、锌、铜或银)制成丝状、带状、片状或笼状，串接于被保护电路。当电路发生短路或过载故障时，通过熔体的电流使其发热，当达到熔化温度时，熔体自行熔断，从而分断故障电路。熔断管一般由硬质纤维或瓷质绝缘材料制成半封闭式或封闭式管状外壳，熔体装于其中。熔断管的作用是便于安装熔体和有利于熔体熔断时熄灭电弧。
1、插入式熔断器

2、螺旋式熔断器

插入式熔断器如图所示，常用于380V及以下电压等级的电路末端，作为配电支线或电气设备的短路保护来使用。
螺旋式熔断器如图所示。熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。螺旋式熔断器分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。
3、封闭式熔断器

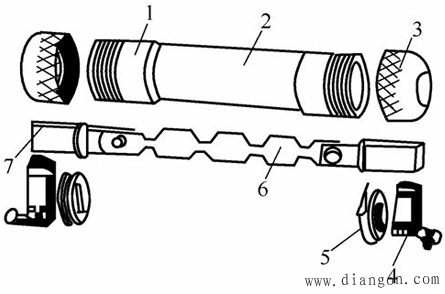

封闭式熔断器分为有填料熔断器和无填料熔断器两种。有填料封闭式熔断器如图所示，一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1kA以下的电路中。无填料封闭式熔断器如图所示，将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下、600A以下电力网或配电设备中。
