医疗设备开关电源的维修办法

　1、维修要点
　　1.1 在对医疗设备的开关电源进行

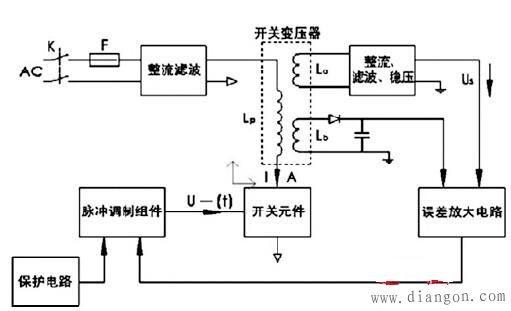

　　维修前，要先熟悉其基本工作原理，并能看懂电路图，然后按照开关电源的功能将之分解为若干个基本单元，再绘制出结构框架图，以此来作为故障维修时的主要参考依据，这样有助于快速查明故障问题的发生原因，进而对故障位置进行准确判断，有利于提高维修速度。
　　1.2 维修过程中，可以在开关电源板的输出端接入一个匹配的假负载，如大功率电阻，这样做能够排除负载故障对开关电源的影响，还可以解除轻载保护，同时还能有效避免开关管因饱和时间过长而损坏，最为重要的是，可以防止维修过程中输出电压过高导致负载损坏的情况发生。
　　1.3 在对开关电源进行检修时，应当先对电源板进行观察，看是否有明显的元件损坏情况，随后再对保险管进行检查，看有无熔断、漏液或是电阻损坏等情况，完成上述步骤之后，便可对元件的损坏原因进行分析，由此判断出导致故障的具体原因，采取有效的方法进行维修。采用这样的方法对开关电源进行维修，不但能够加快速度，而且还能简化流程，有利于维修效率的提高。
　　1.4先加电，然后对各组的输出电压进行测量，若是电压显示正常，则表明开关电源正常，负载电路出现故障；如果某个输出支路异常，则可判断故障发生在该支路上，此时只需要对该支路进行维修即可消除故障，使开关电源恢复工作。需要特别注意的是，医疗设备的开关电源的工作频率大多都在几十到上千赫兹不等，所以不能使用普通管代替脉冲整流管，若是输出电压均偏高或是偏低，则应当对电源的稳压电路进行重点检查，具体包括放大电路、耦合电路、取样电路以及调制电路等。
　　1.5 若输出电压全部偏低，则应当先对开关管的集电极电压进行测量，如果该电压达不到300V，那么表明市电的整流滤波电路当中的某个元件损坏，一般更换该元件便可消除故障问题。需要特别注意的是，在对熔断丝进行更换前，应当查明导致熔断的具体原因，若是短路故障引起的熔断，需要先消除短路，否则即使更换熔断丝，也还存在熔断的风险。由于滤波电容故障相对比较隐蔽，尤其是在其容量减小时，集电极电压的下降幅度不太明显，使用万用表很难准确判断，而采用示波器则能够更加直观地观察到故障问题，这是因为在情况下，交流成分会显著增大。
　　1.6 如果开关电源的集电极电压正常，那么应当对开关管进行重点检测，确定是开关管损坏引起的故障问题时，需要对其进行更换。在更换前，要对开关管的保护电路进行认真检查，以免因保护电路失效造成开关管损坏。同时，还应当对负载电路进行检查，借此来排除因负载故障导致开关管过载损坏的情况。此外，在维修时，还应当充分考虑到脉宽调制电路中的保护，如启动保护电路、稳压保护电路等。
　　1.7 如果开关电源的开关管正常，那么需要判断是激励电路还是保护电路发生故障，具体的判断方法如下：先加电，然后对输出电压进行测量，若是电压先有后无，则表示保护电路起作用，若是并未出现电压，则说明激励或是保护电路出现故障，此时可检测电路是否能够产生开关脉冲，并观察脉冲幅度和频率有无异常。通常情况下，激励电阻中的启动电容及电阻在正常工作状态时是从300V中获得启动电流，所以比较容易出现损坏，此类情况占激励电路故障的70%以上。

　　1.8 当医疗设备的开关电源出现高压过流时，为了避免故障进一步扩大，会以断电的方式对其进行保护，这样一来会增大维修难度，所以在检修时，必须先准确判断出保护类型，具体方法如下：使用示波器对保护电流的工作状态进行检测，排除保护电路中元件故障后，便可继续对故障问题原因进行分析。在检测的过程中，需要特别注意的是，不可随意断开保护电路，以免造成故障扩大的情况发生。
　　2、维修实例
　　实例1：某型号的婴儿保温箱，当温度达到设定值后仍然继续升温，故障提示信息为“E013”，查看该设备的维修手册，提示为“Header not Switching off”，排除热控开关故障后，判断为光电耦合器性能不良引起的故障，随后对该器件进行了更换，保温箱恢复正常工作。
　　实例2：某型号的超声乳化仪通电开机后操作面板无任何显示，开关电源发出“吱吱”声，此时可初步判断为电源有保护动作。该开关电源采用了UC3842和UC3854等PWM IC，各个IC电流检测段全部提示存在过电流，并且各个供电端电压存在跳变现象。排除PWM IC及其外围电路损坏后，对功率器件进行了重点检查，结果发现，其中一路电源的开关管被击穿，更换开关管后，又对其外围电路进行了检查，发现与该开关管相连接的高压电容也被击穿，随后对该电容进行更换并通电，主 24V输出正常，整机工作稳定。
　　总而言之，医疗设备的开关电源种类较多，虽然它们的工作原理都大体相同，但却不可以互相替代，同时，医疗设备的频繁使用在一定程度上增大了开关电源故障的可能性，一旦开关电源发生故障，会造成医疗设备失灵。为此，必须采取正确的维修方法对故障进行处理，并在最短的时间内消除故障，使设备恢复正常工作。
