A/D转换的一般过程
时间：2023-03-11作者：佚名
|
1.采样一保持 采样是对模拟信号进行周期性地抽取样值的过程，就是把随时间连续变化的信号转换成在时间上断续、在幅度上等于采样时间内模拟信号大小的一串脉冲。图1表明了采样过程。UI是输入模拟信号, UO是采样输出信号。如果采样周期很短,采样时间极小,则所得采样值序列即可代表原模拟信号。为了能不失真地恢复原模拟信号，采样频率应不小于输人模拟信号频谱中最高频率的两倍，即 ：

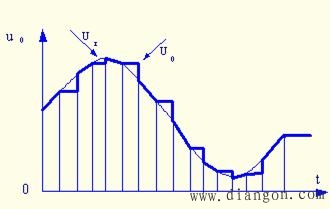

图1 模拟信号的采样 由于A/D转换需要一定的时间，所以在每次采样结束后，应保持采样电压值在一段时间内不变，直到下一次采样开始。这就要在采样后加上保持电路，实际采样一保持是做成一个电路。 采样—保持电路基本组成如图2所示，US是采样脉冲信号。电路由一个存储样值的电容C，一个场效应管T构成的电子模拟开关及电压跟随运算放大器组成。
图2 基本采样—保持电路 2 量化与编码 经采样保持所得电压信号仍是模拟量，不是数字量。那么量化和编码就是从模拟量产生数字量的过程，亦即A/D转换的主要阶段。量化是将采样—保持电路的输出信号进行离散化的过程。离散后的电平称为量化电平。用二进制数表示量化电平即为编码。 划分量化电平的两种方法：

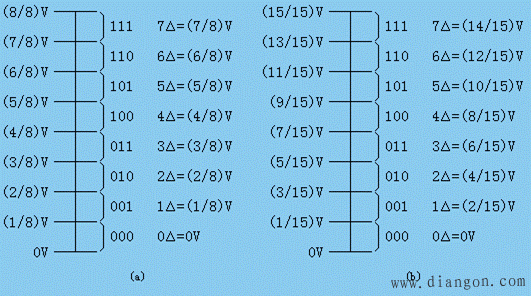

(a)量化误差大 (b) 量化误差小 |
。
