微变等效电路法的动态分析

在小信号范围内，可以将晶体管进行线性化处理。晶体管的基极与发射极之间可以等效为一个电阻，集电极与发射极之间等效为一个受控电流源。如图1所示。

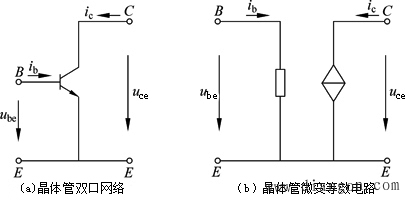

图1 晶体管的微变等效电路

需要指出的是，晶体管的微变等效电路只能用来分析动态，计算放大电路的动态参数，不能用于静态参数的求解；等效电路中的电压和电流方向均为参考方向，受控电流源Δi_C=βΔi_B的方向由的参考方向确定，不能随意假定。

放大电路动态参数有源电压放大倍数A_US、电压放大倍数A_U、输入阻抗R_i、输出阻抗R_o等。利用微变等效电路的方法来求解动态参数时，首先要画出交流通路，然后画出微变等效电路图。

对于单管共射放大电路的电压放大倍数A_U为

输入阻抗R_i≈r_be。为了减小信号的损失，一般要求放大电路的输入电阻越大越好。输出阻抗定义为

共射放大电路的输出电阻为R_O=R_C。

总结，射极输出器的三个主要特点是输出电压与输入电压近似相同、输入电阻大、输出电阻小。
